| Статус продукта |
Серийная поставка |
|---|---|
| коммуникация |
IO-Link |
| Интерфейсы |
1 штекер M12 , код A |
| Стоимость трансфера |
230 , 4 кбод (COM 3) |
| Версия спецификации |
IO-Link V1.1 , класс B |
| Количество выходов |
8 |
| Выходы подключения |
M12 , прикручиваемый |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное выходное напряжение |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
0 , 5 A на канал , от P24 , индивидуальная защита от короткого замыкания |
| Ток короткого замыкания |
тип. 1 , 5 A |
| Текущее потребление |
тип. 100 мА тип. из Л+ |
| Потребляемый ток, напряжение нагрузки |
тип. 20 мА + нагрузка |
| Возможное разделение |
L+/P24: да |
| Масса |
ок. 265 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

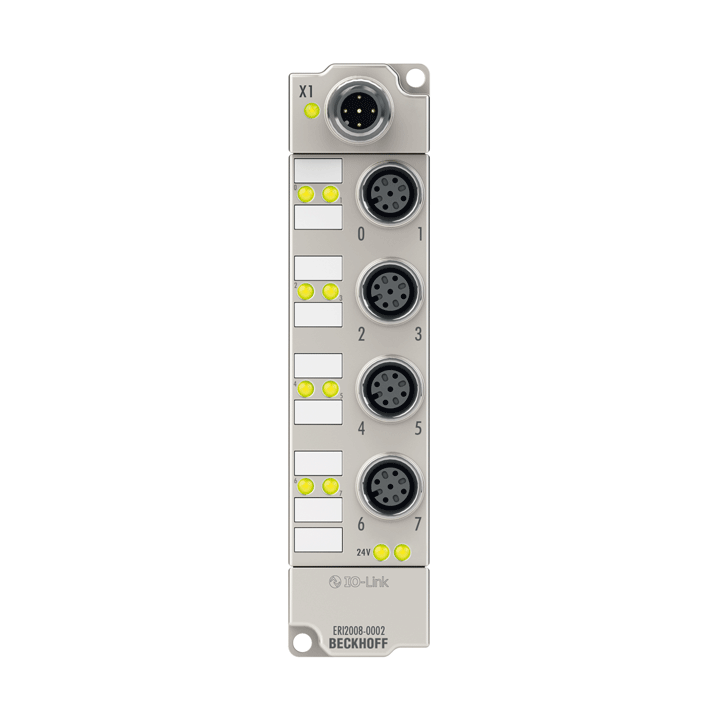

ERI2008-0002
Блок IO-Link ERI2008-0002 предназначен для обработки цифровых/двоичных сигналов. Он переключает двоичные сигналы управления устройства автоматизации через ведущее устройство IO-Link на уровень процесса на исполнительные механизмы. Выходы обрабатывают выходной ток до макс. __ДЕРЖАТЬ_1__. Возможна кратковременная перегрузка. Выходы устойчивы к короткому замыканию.
Общий ток всех выходов ограничен значением 4 A. Питание выходов осуществляется через дополнительный потенциал P24+24 В постоянного тока. Состояние сигнала каналов отображается с помощью светодиодов. Сигнальное соединение осуществляется через резьбовые разъемы M12. ERI2008-0002 — это устройство класса B, т.е. h. Для подключения необходим 5-жильный кабель.
Коробочные модули IO-Link в литом под давлением цинковом корпусе могут использоваться в чрезвычайно сложных промышленных и технологических условиях. Благодаря полностью литой металлической поверхности серия ERI идеально подходит для удовлетворения повышенных требований к упругости и стойкости, например, к брызгам при сварке.
