| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Технология |
Интерфейс энкодера SSI |
| Технология подключения |
Розетка M12 , 8-контактная |
| Количество каналов |
1 |
| Подключение энкодера |
D+ , D- , C+ , C- |
| Рабочее напряжение энкодера |
24 V DC/0 , 5 A (из США) |
| Выходной сигнал (тактовый) |
Дифференциальный сигнал (RS422) |
| Входной сигнал (данные) |
Дифференциальный сигнал (RS422) |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
Да |
| Стоимость трансфера |
настраивается до 1 MHz , 250 kHz предустановки |
| Последовательный вход |
Ширина 24 бита (регулируемая) |
| Направление данных |
Читать |
| Потребляемая мощность из США |
тип. 130 мА + питание датчика |
| Возможное разделение |
500 V |
| Особые свойства |
Скорость передачи данных , кодирование и длина данных регулируются. |
| Масса |
ок. 165 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Разрешения/маркировка |
CE , UL (в стадии подготовки) |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |

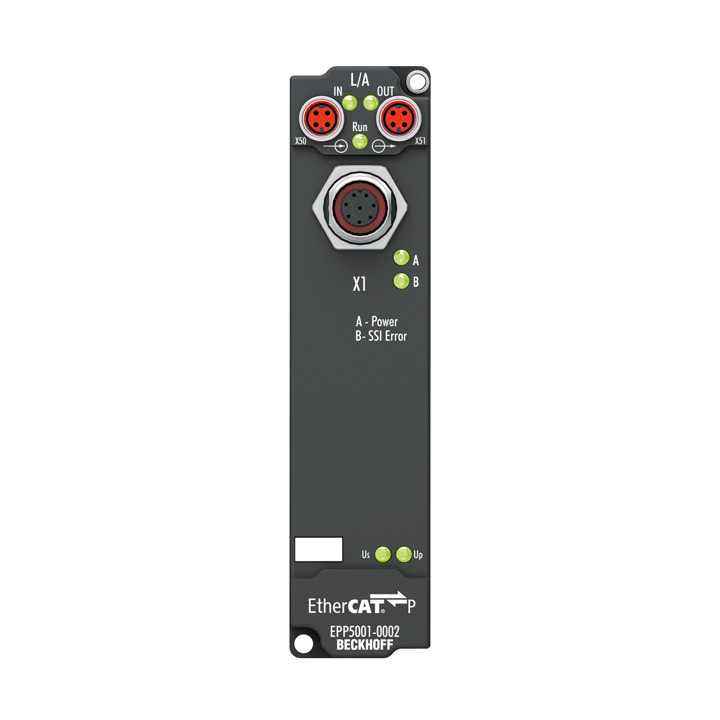

EPP5001-0002
Блок EtherCAT P EPP5001-0002 — это мастер SSI для прямого подключения абсолютного энкодера к SSI (синхронный последовательный интерфейс). Поддерживаются как однооборотные, так и многооборотные энкодеры. Для подключения энкодера используется 8-контактный разъем M12. Питание 24 В энкодера поступает непосредственно от разъема M12 на корпусе. Широкие возможности параметризации позволяют оптимально адаптироваться к различным типам энкодеров.
Особые возможности:
- Скорость передачи данных: до макс. 1 MHz
- Кодировка: серая и двоичная.
- Длина данных: до 32 Bit, гибко настраивается
- Отдельная обработка бита ошибки состояния (бит сбоя питания) в данных процесса.
Используя функцию распределенных часов, значение позиции считывается точно синхронно с другими процессами. Когда функция распределенных часов деактивирована, EPP5001-0002 работает синхронно с циклом EtherCAT. Профиль энкодера позволяет быстро и легко связать данные процесса с приложением управления движением.
