| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Количество каналов |
2 аналоговых выхода + 2 аналоговых входа |
| Количество выходов |
2 |
| Количество входов |
2 |
| Подключение входов/выходов |
Розетка M12 , 5-контактная , кодировка А |
| Тип сигнала |
-10/0…+__ДЕРЖАТЬ_0__ , 0/4…20 мА , параметрируется для каждого канала |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| груз |
Вывод: > 5 kΩ , <500 Ом |
| Внутреннее сопротивление |
Ввод: > 200 kΩ , тип. 85 Ом + напряжение диода |
| разрешение |
16 Bit |
| Время перехода |
Вход: ~ 100 мкс , выход: ~ 40 мкс |
| Ошибка измерения/неопределенность |
Вход: < 0 , 3 % , выход: < 0 , 1 % (каждый на основе конечного значения диапазона измерения) |
| Поставка привода |
от напряжения нагрузки UP |
| Возможное разделение |
500 V |
| Потребляемая мощность из США |
обычно 100 мА |
| Особые свойства |
Комбинированный модуль , ток или напряжение можно параметрировать для каждого канала. |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

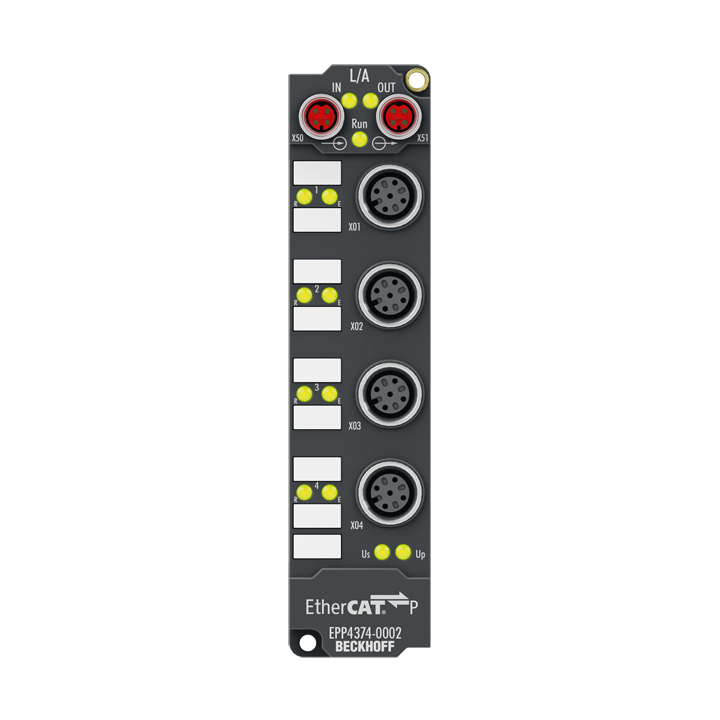

EPP4374-0002
Блок EtherCAT P EPP4374-0002 имеет два аналоговых входа и два аналоговых выхода, которые можно индивидуально параметрировать так, чтобы они обрабатывали или генерировали сигналы в диапазоне от -10 до +10 V или в диапазоне 0/4…20 мА. Сигналы тока разрешаются с помощью 16 Bit, а сигналы напряжения также разрешаются с помощью 16 Bit со знаком.
На выходы напряжение или выходной ток подаются гальванически изолированно на уровень процесса с разрешением 15 Bit (по умолчанию). Два выходных канала имеют общий потенциал земли с источником постоянного тока 24 V.
Характеристики
