| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Технология |
Мониторинг состояния/IEPE |
| Количество входов |
2 |
| Технология подключения |
Розетка M8 , 4-контактная , экранированная |
| Время перехода |
20 мкс (макс. 50 тыс. отсчетов/с) |
| разрешение |
16 Bit (включая знак) |
| Типы датчиков |
IEPE |
| Мониторинг состояния датчиков |
да , путем контроля напряжения смещения |
| Напряжение сигнала |
Источник постоянного тока IEPE и обнаружение модулированного переменного напряжения |
| Диапазон измерения |
предустановка от ±5 V до 25 kHz , от ±250 мВ до 10 Hz |
| Ошибка измерения/неопределенность |
< ±0 , 5% (постоянный ток; на основе конечного значения диапазона измерения) |
| Входной фильтр частоты среза |
Аналоговый параметрируемый фильтр нижних частот 5-го порядка до 25 kHz , 0 , 05 Hz тип. высокий проход |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
Да |
| Ток питания IEXCITE |
тип. 2/4/8 мА (можно настроить отдельно для обоих каналов) |
| Питание датчиков |
от управляющего напряжения США |
| Возможное разделение |
500 V |
| Особые свойства |
функция автоматического сглаживания , обнаружение разрыва строки |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

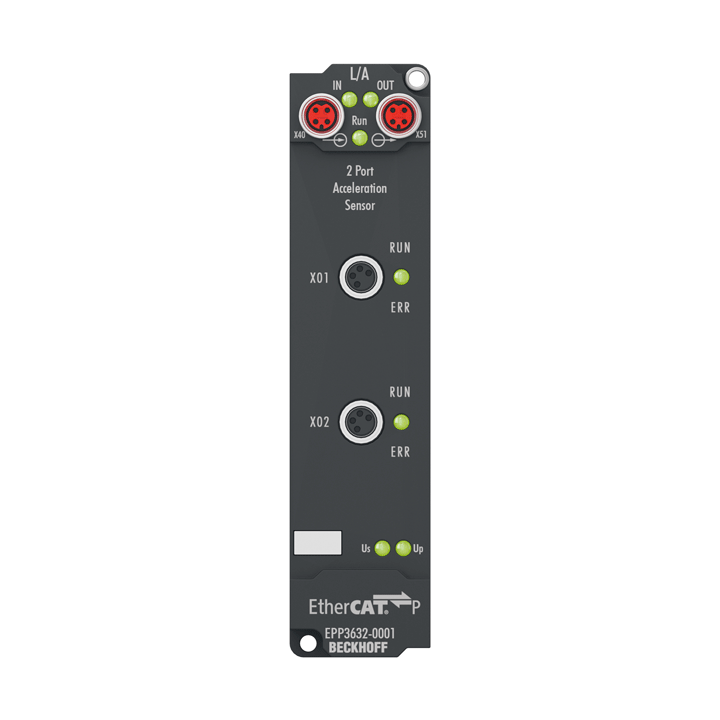

EPP3632-0001
Блок EtherCAT P EPP3632-0001 представляет собой 2-канальный интерфейс передискретизации для двух датчиков IEPE при 2-проводном соединении. Ток встроенного источника постоянного тока можно установить отдельно на уровне 2, 4 или 8 мА для каждого канала в зависимости от датчика и длины кабеля. Входной сигнал записывается по принципу передискретизации с частотой дискретизации до 50 тыс. отсчетов на канал в секунду. Распределенные часы можно использовать для установки измеренных значений по отношению к другим частям системы. Помимо фильтрации, предварительная обработка значений амплитуд колебаний в EPP3632-0001 отсутствует; это является исключительно ответственностью диспетчера, осуществляющего поиск. Интерфейс можно адаптировать к требованиям конкретного приложения с помощью регулируемых фильтров и токов питания. Библиотека мониторинга состояния TwinCAT-3 предлагает обширные алгоритмы для оценки сигналов в системе управления, что позволяет полностью использовать преимущества производительности и гибкости платформы ПК.
