| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Технология |
Мост сопротивления , тензодатчики (ДМС) |
| Количество каналов |
4 |
| Входы подключения |
Разъемы с технологией пружинной силы |
| Технология подключения |
2/3/4/5/6 проводников |
| Тип подключения |
Вставная 6-контактная вилка для технического обслуживания |
| Макс. частота дискретизации |
макс. 100 мкс/10 кСпс (на канал , одновременно) |
| Коэффициент передискретизации |
n = 1…100 w по выбору (макс. 10 тыс. отсчетов/с) |
| Измерение напряжения |
±10 V , ±80 мВ , 0…10 V |
| разрешение |
24 Bit (включая знак) |
| Тип сигнала |
дифференциал |
| Внутреннее сопротивление |
> 4 MОм |
| Ошибка измерения/неопределенность |
< ±1000 ppm/тип. ±0 , 1% в некоторых диапазонах измерения , исходя из конечного значения соответствующего диапазона измерения , см. документацию. |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Температурный коэффициент |
до < 1 ppm/K тип. в некоторых диапазонах измерения см. документацию |
| Функциональная диагностика |
Да |
| Диагностика подключения |
Обрыв провода/короткое замыкание |
| Распределенные часы |
да , точность << 1 мкс |
| Потребляемая мощность из США |
обычно 150 мА |
| Потребляемая мощность от UP |
нет (только диагностический светодиод , датчики питаются от Us) |
| Потенциальное разделение | Канал/Канал |
нет |
| Потенциальное разделение | Канал/Шина |
707 V DC (типовое испытание) |
| Потенциальное разделение | Канал/SGND |
707 V DC (типовое испытание) |
| Тепловые потери мощности |
тип. 3 W |
| Особые свойства |
ExtendedRange 107% , свободные числовые фильтры , TrueRMS , интегратор/дифференциатор , нелинейное масштабирование , PeakHold |
| Масса |
ок. 250 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой согласно EN 60529 (см. документацию) |
| Разрешения/маркировка |
CE , UL (в стадии подготовки) |

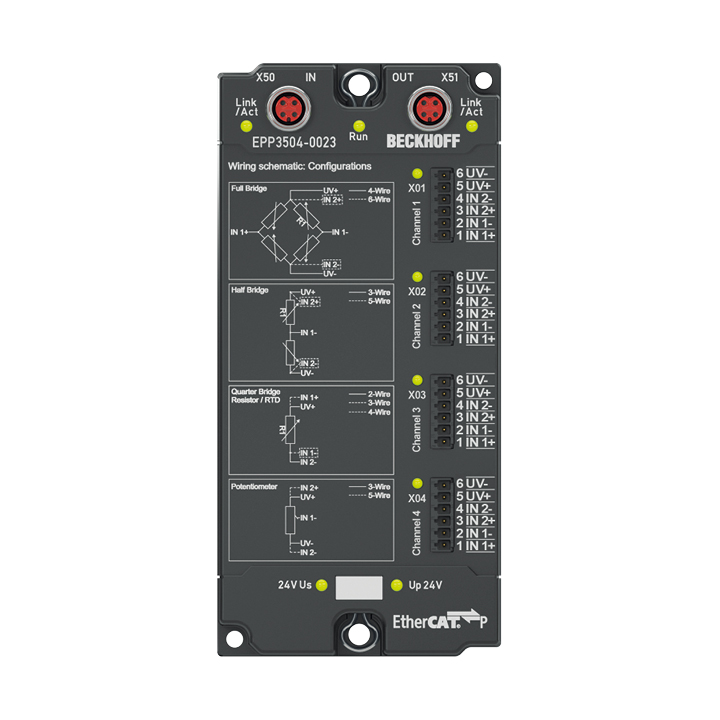

EPP3504-0023
Блок EtherCAT P EPP3504-0023 был разработан для оценки измерительных мостов в полно-, полу- и четвертьмостовых конфигурациях. Он также поддерживает потенциометр диапазонов измерения Pt1000 (RTD) и ±10 V. Он основан на клемме EtherCAT ELM3504 и также имеет частоту дискретизации 10 000 импульсов в секунду, внутренние переключаемые дополнительные резисторы и встроенный параметрируемый мостовой источник питания. Кроме того, он имеет те же технологические свойства, что и зажимы ELM3x0x, т.е. Все параметры можно установить через EtherCAT через каталог CoE. EPP3504-0023 предназначен для использования вблизи места измерения в защищенной среде и поэтому оснащен мостовыми соединениями IP20.
