| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Технология |
компактная технология привода |
| Количество выходов |
1 серводвигатель , 1 тормоз двигателя |
| Количество каналов |
1 |
| Количество входов |
2 конечных положения , 1 обратная связь , 1 HWE |
| Технология подключения |
Прямое подключение двигателя к OCT |
| Тип нагрузки |
Трехфазный синхронный двигатель с возбуждением от постоянных магнитов |
| Напряжение питания Производительность |
8…48 V пост. тока (внешний) |
| Распределенные часы |
Да |
| Выходной ток (эфф.) |
4 , 5 A |
| Пиковый ток (эфф.) |
макс. 9 , 0 A для 1 s |
| Тактовая частота ШИМ |
16 kHz |
| Частота регулятора тока |
32 kHz |
| Частота вращающегося поля |
0…__ДЕРЖАТЬ_0__ |
| Частота регулятора скорости |
16 kHz |
| Подключение источника питания |
Питание: вилка 1 x 7/8" , 5-контактная; пересылка: розетка 1 x 7/8" , 5-контактная |
| Возможное разделение |
500 V |
| Потребляемая мощность из США |
120 мА |
| Выходное напряжение моторного тормоза |
24 V DC |
| Выходной ток тормоза двигателя |
макс. 0 , 5 A |
| Реализация СТО |
проводное подключение через безопасный выход |
| Функции безопасной остановки |
Безопасное отключение крутящего момента (STO) |
| Время реакции на ошибку |
см. документацию |
| Особые свойства |
компактный и интегрированный в систему , абсолютная обратная связь , технология One Cable Technology (OCT) , Plug-and-Play , STO (Safe Torque Off) , предустановленный профиль привода MDP 742 |
| Масса |
ок. 500 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL , TÜV SÜD |

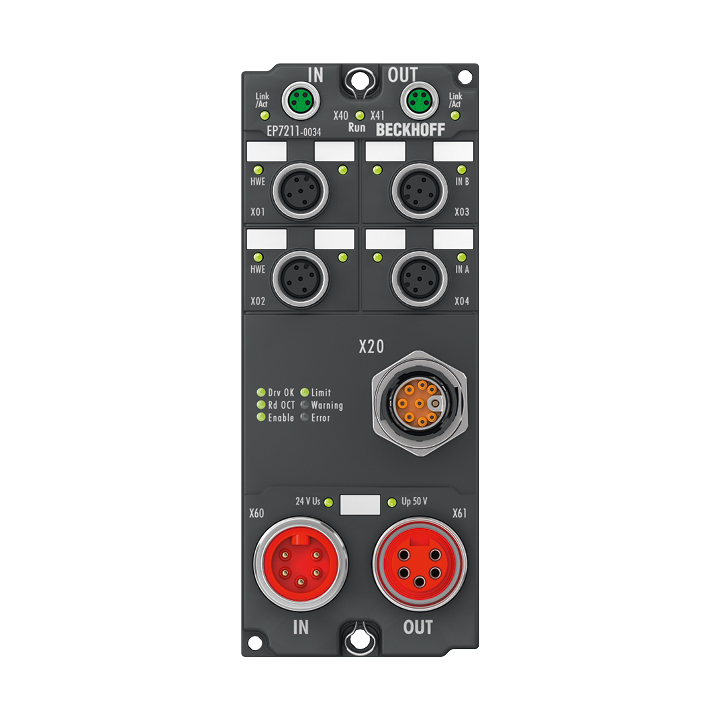

EP7211-0034
Серводвигатель EtherCAT в коробке EP7211-0034 со встроенной технологией One Cable Technology (OCT) обеспечивает высокую производительность сервопривода в очень компактной конструкции для двигателей серий от AM8100 до 4,5 A (Ieff). Технология One Cable объединяет кабель двигателя и систему абсолютной обратной связи в одном кабеле. Встроенная электронная паспортная табличка двигателей AM81xx автоматически считывается сервоблоком и автоматически настраивает параметры двигателя. Это упрощает работу по подключению и вводу в эксплуатацию.
Высокопроизводительная технология управления поддерживает быстрые и высокодинамичные задачи позиционирования, а многочисленные системы мониторинга обеспечивают высочайший уровень эксплуатационной надежности. EtherCAT как мощная система связи обеспечивает идеальное соединение с технологией управления на базе ПК. Светодиоды отображают состояние, предупреждения и сообщения об ошибках, а также любые активные ограничения. Два встроенных цифровых входа позволяют подключать концевые выключатели.
Функция STO согласно EN 61800-5-2 может быть реализована с использованием инерционного входа HWE, соответствующего уровню безопасности Cat. 3, PL d согласно DIN EN ISO 13849-1:2015 (см. документ «EP7211-0034 Пример применения TwinSAFE»).
