| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Количество выходов |
1 шаговый двигатель , 1 тормоз двигателя |
| Количество каналов |
1 |
| Количество входов |
2 конечных положения , 1 обратная связь |
| Технология подключения |
Прямое подключение двигателя + обратная связь |
| Тип нагрузки |
2-фазный шаговый двигатель (униполярный/биполярный) |
| Номинальное напряжение |
24 V DC |
| Напряжение питания Производительность |
8…48 V пост. тока (внешний) |
| Выходной ток |
макс. 5 , 0 A |
| Распределенные часы |
Да |
| Частота каденса |
настраивается до 16 000 полных шагов/с |
| Схема шага |
64-кратный микрошаг |
| Частота регулятора тока |
ок. 30 kHz |
| Диагностический светодиод |
Строка ошибок A и B , потеря шага/остановка , питание , включение |
| разрешение |
ок. 5000 позиций в типичных применениях (за оборот) |
| Подключение энкодера |
A , B , C , ворота/защелка |
| Рабочее напряжение энкодера |
24 V пост. ток , 20 мА тип. |
| Подключение источника питания |
Питание: вилка 1 x 7/8" , 5-контактная; пересылка: розетка 1 x 7/8" , 5-контактная |
| Возможное разделение |
500 V |
| Потребляемая мощность из США |
120 мА |
| Особые свойства |
Управление маршрутом , энкодер , ориентированное на поле управление |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL (в стадии подготовки) |

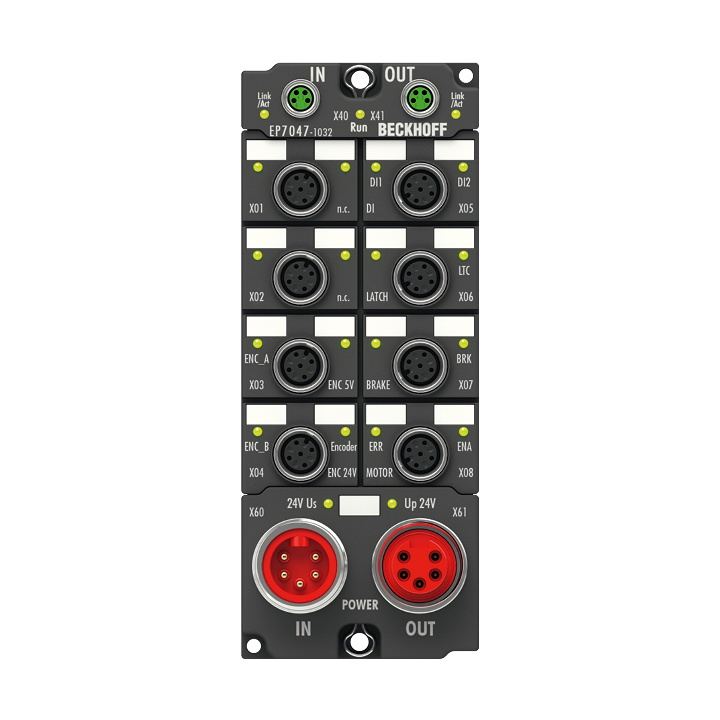

EP7047-1032
Коробка EtherCAT EP7047-1032 предназначена для шаговых двигателей средней мощности. Усилители мощности ШИМ охватывают широкий диапазон напряжений и токов. Они размещены в коробке EtherCAT вместе с двумя входами для концевых выключателей. EP7047-1032 можно адаптировать к двигателю и применению всего с помощью нескольких параметров. Благодаря крутильно-жесткому встроенному энкодеру (1024 Inc/Rev) шаговый двигатель AS2000 идеально подходит для управления с обратной связью EP7047-1032. В качестве энкодера можно использовать несимметричную версию на 5 В или 24 В.
