| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Количество входов |
2 (несимметричный) |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Время перехода |
~ 100 мкс |
| разрешение |
16 Bit (включая знак) |
| Тип сигнала |
-10/0…+__ДЕРЖАТЬ_0__ , -20/0/4…+20 мА , параметрируется для каждого канала |
| Синфазное напряжение UCM |
макс. 35 V |
| Внутреннее сопротивление |
> 200 kОм , тип. 85 Ом + напряжение диода |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Входной фильтр частоты среза |
5 kHz |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Распределенные часы |
Да |
| Входной фильтр |
настраиваемый |
| Питание датчиков |
UA из США , гальванически развязанный |
| Потребляемая мощность из США |
120 мА |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Возможное разделение |
500 V полевая шина , 300 V сигналы/сигнал |
| Особые свойства |
Гальваническая развязка каналов |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex ec IIC T4 Gc Ex tc IIIC T135 °C Dc |

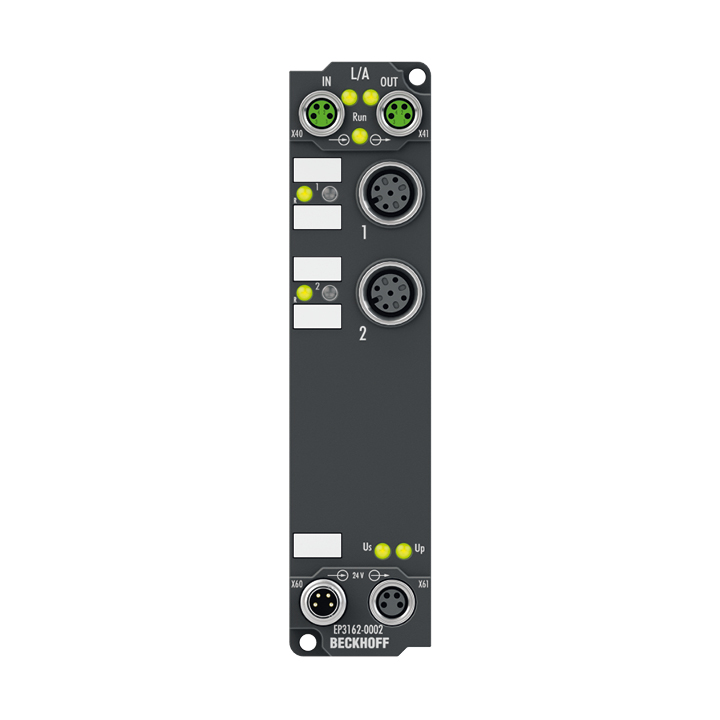

EP3162-0002
Блок EtherCAT EP3162-0002 имеет два аналоговых входа, которые можно индивидуально параметрировать, чтобы они обрабатывали сигналы в диапазоне от -10/0 до +10 V или в диапазоне от -20/0/4 до +20 мА. Напряжение или входной ток оцифровываются с разрешением 16 Bit и гальванически изолированно передаются в устройство автоматизации более высокого уровня. Два входных канала гальванически изолированы друг от друга. Входные фильтры и соответствующее время преобразования можно регулировать в широком диапазоне. При необходимости масштаб входов можно изменить; Также доступен автоматический контроль предельных значений. Параметры устанавливаются с помощью EtherCAT. Параметры сохраняются в модуле.
