| Статус продукта |
Серийная поставка |
|---|---|
| функция |
Измерение тока |
| Заземление (вход) |
односторонний |
| Макс. частота дискретизации |
мин. 500 мкс (макс. 2 кСпс) на канал |
| Тип выборки |
мультиплекс , ок. Задержка между каналами 60 мкс |
| Внутреннее сопротивление |
обычно 100 Ом |
| Питание датчиков |
от напряжения нагрузки , макс. 0 , 5 A , полная защита от короткого замыкания |
| Входной фильтр частоты среза |
1 , 2 kHz |
| Время подъема |
обычно 3 ms (0…90%) |
| Диэлектрическая прочность |
макс. 30 V (измерение напряжения и тока) |
| Защита от перегрузки по току |
обычно < 50 мА |
| Диапазон измерения, номинальный |
-20/0/+4…+20 мА |
| Диапазон измерения, технический |
-21 , 47…+21 , 47 мА |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Потенциальное разделение | Канал/Канал |
нет |
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Количество входов |
8 |
| Входы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Распределенные часы |
– |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Возможное разделение |
500 V |
| Особые свойства |
30 mm Общая ширина , расширенный диапазон 107 % , стандартное и компактное изображение процесса , возможность активации FIR/IIR-фильтра |
| Масса |
ок. 165 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

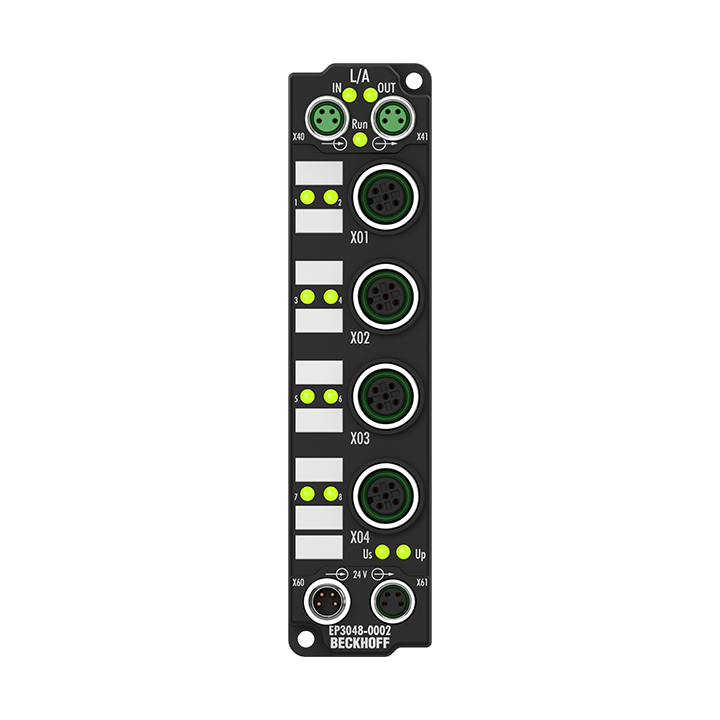

EP3048-0002
Блок EtherCAT EP3048-0002 имеет восемь каналов и обрабатывает стандартные сигналы 20 мА с разрешением 16 Bit и до 2000 измеряемых значений в секунду. Каждый канал можно параметризовать индивидуально с помощью элемента управления/TwinCAT; Для каждого канала могут обрабатываться сигналы в диапазоне -20…+20 мА, 0…+20 мА и 4…+20 мА. Токовые входы выполнены как несимметричные. Благодаря техническому диапазону измерения ±107% от номинального диапазона модуль также поддерживает ввод в эксплуатацию со значениями датчика в предельном диапазоне и оценку в соответствии с NAMUR NE43. Два канала каждый подключаются через разъем M12.
Характеристики
