| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M12 , 4-контактные , кодировка D |
| Количество выходов |
16 |
| Выходы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Коммутируемый ток омического сопротивления |
– |
| Минимально допустимая нагрузка |
– |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное выходное напряжение |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
0 , 5 A на канал , индивидуальная защита от короткого замыкания , ∑ 16 A |
| время переключения |
ТОН: тип. 60 мкс , TOFF: тип. 300 мкс |
| Ток короткого замыкания |
тип. 1 , 9 A |
| Распределенные часы |
– |
| Потребляемая мощность из США |
обычно 130 мА |
| Потребляемый ток, напряжение нагрузки |
тип. 20 мА + нагрузка |
| Подключение источника питания |
Питание: вилка 1 x 7/8" , 5-контактная; пересылка: розетка 1 x 7/8" , 5-контактная |
| Переключение циклов мех. (мин.) |
– |
| Циклы электрического переключения (мин.) |
– |
| Возможное разделение |
500 V |
| Масса |
ок. 440 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL (в стадии подготовки) |

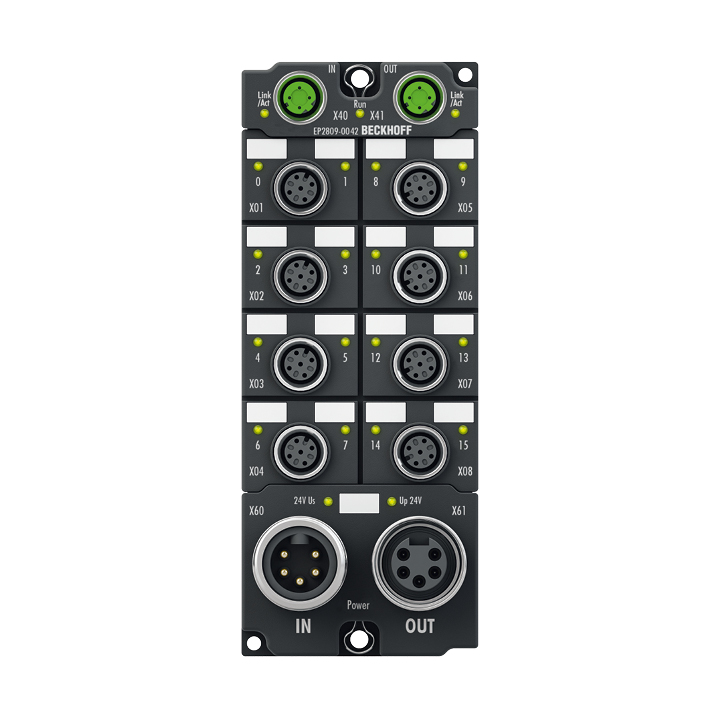

EP2809-0042
Блок EtherCAT EP2809-0042 предназначен для обработки цифровых/двоичных сигналов. Он переключает двоичные сигналы управления от устройства автоматизации к исполнительным механизмам на уровне процесса. Выходы обрабатывают выходной ток до макс. __ДЕРЖАТЬ_2__. Возможна кратковременная перегрузка. Выходы устойчивы к короткому замыканию. Общий ток всех выходов ограничен значением 16 A. Разъемы 7/8" используются для подачи/вывода напряжения питания.
Состояние сигнала каналов отображается с помощью светодиодов. Сигнал подается через резьбовые разъемы M12. На каждый разъем M12 доступны два канала. 16-канальная структура обеспечивает очень высокую плотность каналов в минимальном пространстве.
Соединение EtherCAT осуществляется через сокеты M12 с D-кодом.
