| Статус продукта |
Серийная поставка |
|---|---|
| протокол |
EtherCAT |
| Шинный интерфейс |
2 разъема M8 , 4-контактные , кодировка А , экранированные |
| Количество выходов |
16 |
| Выходы подключения |
Розетка M12 , 5-контактная , кодировка А |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Номинальное выходное напряжение |
24 V DC (-15 %/+20 %) |
| Выходной ток макс. |
0 , 5 A на канал , индивидуальная защита от короткого замыкания , ∑ 4 A |
| время переключения |
ТОН: тип. 60 мкс , TOFF: тип. 300 мкс |
| Ток короткого замыкания |
макс. 1 , 5 A |
| Распределенные часы |
– |
| Потребляемая мощность из США |
обычно 130 мА |
| Потребляемый ток, напряжение нагрузки |
тип. 20 мА + нагрузка |
| Подключение источника питания |
Источник питания: 1 разъем M8 , 4-контактный , с кодировкой А; Переадресация: 1 разъем M8 , 4-контактный , кодировка А |
| Возможное разделение |
500 V |
| Масса |
ок. 250 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP65/66/67 (согласно EN 60529)/любой |
| Разрешения/маркировка |
CE , UL |

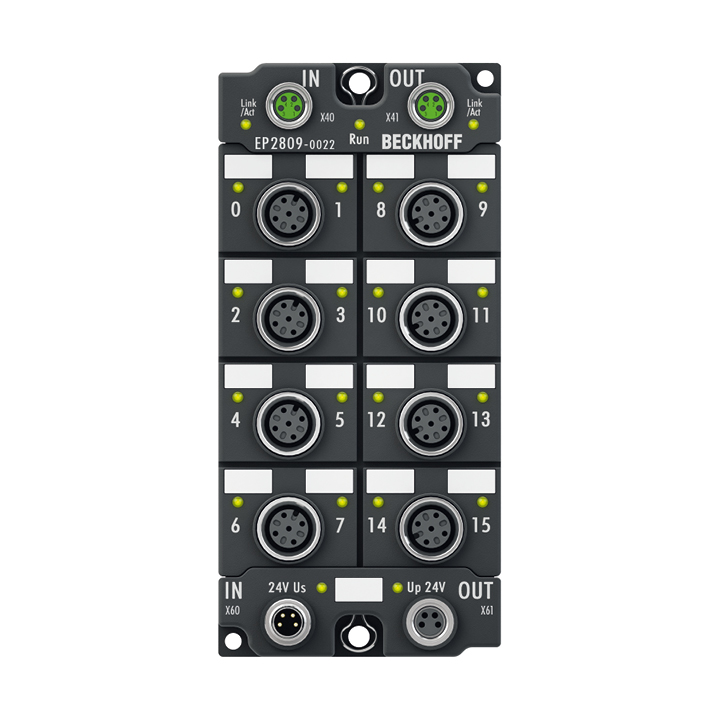

EP2809-0022
Блок EtherCAT EP2809-0022 предназначен для обработки цифровых/двоичных сигналов. Он переключает двоичные сигналы управления от устройства автоматизации к исполнительным механизмам на уровне процесса. Выходы обрабатывают выходной ток до макс. __ДЕРЖАТЬ_1__. Возможна кратковременная перегрузка. Выходы устойчивы к короткому замыканию. Общий ток всех выходов ограничен значением 4 A.
Состояние сигнала каналов отображается с помощью светодиодов. Сигнал подается через резьбовые разъемы M12. На каждый разъем M12 доступны два канала. 16-канальная структура обеспечивает очень высокую плотность каналов в минимальном пространстве.
Похожие товары
EP2809-0021
Блок EtherCAT EP2809-0021 предназначен для обработки цифровых/двоичных сигналов. Он переключает двоичные сигналы управления от устройства автоматизации к исполнительным механизмам на уровне процесса. Выходы обрабатывают выходной ток до макс. __ДЕРЖАТЬ_1__. Возможна кратковременная перегрузка. Выходы устойчивы к короткому замыканию. Общий ток всех выходов ограничен значением 4 A.
Состояние сигнала каналов отображается с помощью светодиодов. Сигнал подается через резьбовые разъемы M8. 16-канальная структура обеспечивает очень высокую плотность каналов в минимальном пространстве.

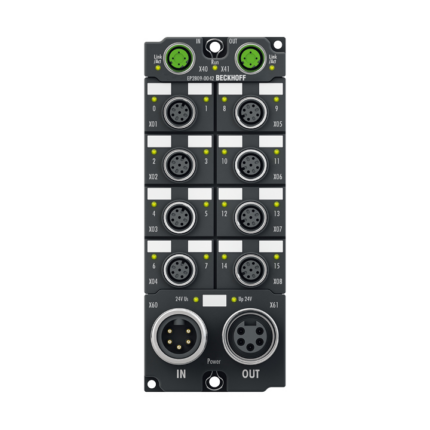

EP2809-0042
