| Статус продукта |
Анонс продукта , ожидаемый выход на рынок в 3 квартале 2026 г. |
|---|---|
| Количество входов |
2 |
| проводка |
2-проводной |
| Заземление (вход) |
дифференциал |
| Напряжение сигнала |
Источник постоянного тока IEPE и обнаружение модулированного переменного напряжения |
| Распределенные часы |
Да |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 3% (от конечного значения диапазона измерения) |
| Электроника напряжения питания |
24 V DC (через силовые контакты) , питание через ELX9560 |
| Энергопотребление электронной шины |
обычно 50 мА |
| Силовые контакты потребления тока |
обычно 20 мА |
| Особые свойства |
функция автоматического сглаживания , обнаружение разрыва строки |
| Масса |
ок. 100 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx (в стадии подготовки) |

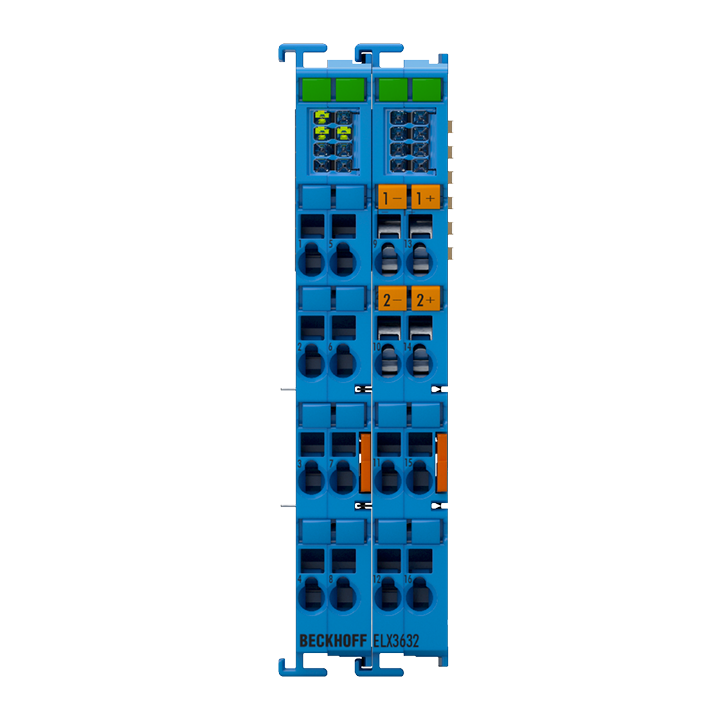

ELX3632
Клемма EtherCAT ELX3632 позволяет напрямую подключать искробезопасные датчики IEPE из потенциально взрывоопасных зон в зонах 0/20 и 1/21. Сигналы измерений оцениваются на ПК с использованием библиотеки TwinCAT. Это позволяет использовать все преимущества платформы ПК, такие как производительность и гибкость. В качестве альтернативы оценка также может выполняться с использованием пользовательского программного обеспечения. Зажим можно адаптировать к индивидуальным требованиям с помощью регулируемых фильтров.
Клеммы EtherCAT серии ELX всегда должны использоваться совместно с клеммой источника питания ELX9560. Это генерирует гальванически изолированное выходное напряжение (24 V EX) на основе входного напряжения (24 V DC) для питания последующих клемм ELX. Если требуется новый источник питания, можно использовать комбинацию ELX9410 и ELX9560, чтобы можно было подключить дополнительные клеммы ELX.
