| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Мост сопротивления , тензодатчики (ДМС) |
| Типы датчиков |
Мост сопротивления , тензодатчики (ДМС) |
| Количество входов |
1 , для 1 мостовой схемы в полномостовой технологии |
| Входное сопротивление моста |
300 Ом…__ДЕРЖАТЬ_0__Ом |
| Диапазон измерения UD |
макс. ±18…±22 мВ |
| Внутреннее сопротивление |
> 50 kОм (UR , дифференциал) , > 1 MОм (UD , дифференциал) |
| Входной фильтр частоты среза |
тип. 3 , 6 kHz (-3 дБ , низкие частоты) |
| Время перехода |
тип. 1 , 6 ms |
| разрешение |
24 Bit , 32-битное представление |
| фильтр |
50 Hz , настраивается |
| Ошибка измерения/неопределенность |
±0 , 1% для расчетного значения нагрузки , основанного на конечном значении нагрузки (номинальное значение тензорезистора: 2 мВ/В) , активна самокалибровка , активен фильтр 50 Hz |
| Напряжение питания УФ |
до 12 V постоянного тока от силовых контактов , в зависимости от датчика |
| Электроника напряжения питания |
24 V DC (через силовые контакты) , питание через ELX9560 |
| Силовые контакты потребления тока |
в зависимости от датчика , не менее 20 мА |
| Энергопотребление электронной шины |
обычно 85 мА |
| Поддерживаемые номинальные характеристики |
любое , разрешение параметра: 0 , 01 мкВ/В; рекомендуется: 0 , 5…3 мВ/В |
| Особые свойства |
Самокалибровка , динамические фильтры , заморозка , TwinSAFE SC |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx , cFMus , CCC |
| Маркировка Ex |
ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC [Ex ia Ma] I cFMus: AIS Class I , II , III , Division 1 , Groups От A до G Класс I , Раздел 2 , Группы A , B , C , D Класс I , Зона 2 , AEx ec [ia Ga] IIC T4 Gc [AEx ia Da] IIIC T4 |

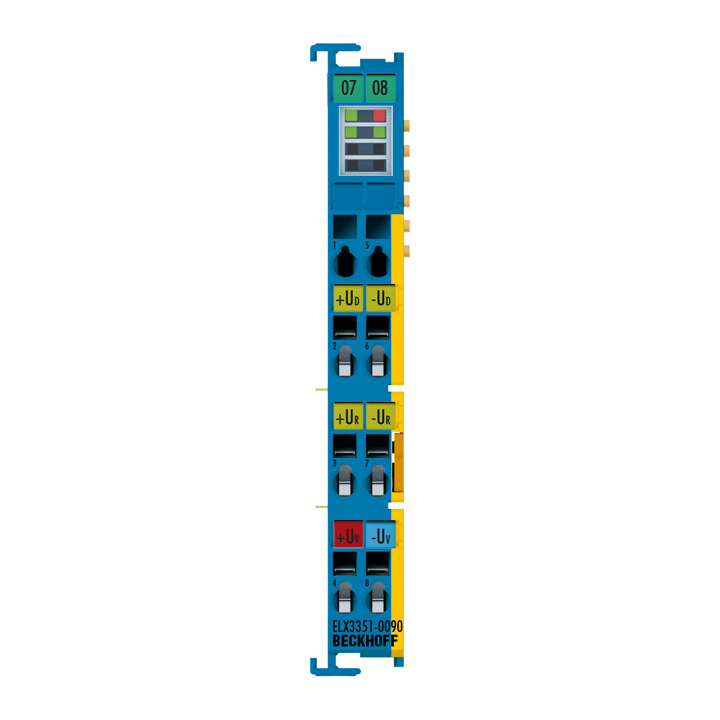

ELX3351-0090
Клемма аналогового входа ELX3351-0090 позволяет напрямую подключать резистивный мост или датчик нагрузки из потенциально взрывоопасных зон в зонах 0/20 и 1/21. Терминал можно подключить по 4- или 6-проводной технологии. Отношение напряжения моста UD к напряжению питания UR регистрируется с разрешением 16 Bit, а силовая нагрузка рассчитывается как технологическое значение. В дополнение к автоматической самокалибровке (можно отключить) встроены дополнительные функции, такие как тарирование и замораживание, а также динамические фильтры.
С помощью технологии TwinSAFE-SC (TwinSAFE Single Channel) можно использовать стандартные сигналы для задач, связанных с безопасностью, в любой сети или полевой шине. Для этого EtherCAT-I/Os из области аналогового ввода, измерения угла/пути или связи (4…20 мА, инкрементальный энкодер, IO-Link и т. д.) расширяются за счет включения функции TwinSAFE-SC. Типичные для сигналов свойства и стандартные функции компонентов ввода-вывода сохраняются. TwinSAFE-SC-I/O визуально отличаются от стандартных модулей ввода-вывода желтой полосой на передней части корпуса.
Технология TwinSAFE-SC обеспечивает связь через протокол TwinSAFE. Эти соединения можно отличить от обычного защищенного обмена данными через Safety через EtherCAT.
Данные от компонентов TwinSAFE SC передаются в TwinSAFE Logic через протокол TwinSAFE и могут использоваться там в контексте приложений, важных для безопасности. Подробные примеры правильного использования компонентов TwinSAFE-SC и соответствующую нормативную классификацию, подтвержденную/рассчитанную TÜV SÜD, можно найти в руководстве по применению TwinSAFE.
Похожие товары
ELX3351
Клемма аналогового входа ELX3351 позволяет напрямую подключать резистивный мост или датчик нагрузки из потенциально взрывоопасных зон в зонах 0/20 и 1/21. Терминал можно подключить по 4- или 6-проводной технологии. Отношение напряжения моста UD к напряжению питания UREF регистрируется с разрешением 24 Bit, а силовая нагрузка рассчитывается как технологическое значение. В дополнение к автоматической самокалибровке (можно отключить) встроены дополнительные функции, такие как тарирование и замораживание, а также динамические фильтры, что делает ELX3351 функционально сопоставимым с EL3356.
Клеммы EtherCAT серии ELX всегда должны использоваться совместно с клеммой источника питания ELX9560. Это генерирует гальванически изолированное выходное напряжение (24 V EX) на основе входного напряжения (24 V DC) для питания последующих клемм ELX. Если требуется новый источник питания, можно использовать комбинацию ELX9410 и ELX9560, чтобы можно было подключить дополнительные клеммы ELX.
Строка терминала ELX должна заканчиваться одним ELX9012, двумя ELX9410 или одним EK1110. Использование двух ELX9410 позволяет использовать клеммы EL позади клемм ELX. С помощью EK1110 строку терминала можно продолжить через линию EtherCAT, например, для реализации резервирования кабеля.
