| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Цифровой вход |
| спецификация |
NAMUR (IEC 60947-5-6) |
| Количество входов |
2 |
| Технология подключения |
2-проводной |
| Напряжение холостого хода |
тип. 8 , 2 V DC |
| Ток сигнала «0» |
≤1 , 2 мА |
| Ток сигнала «1» |
≥ 2 , 1 мА |
| Гистерезис переключения |
тип. 200 мкА |
| Ток короткого замыкания |
обычно 8 , 2 мА |
| Обнаружение ошибок |
I ≤ 200 мкА (обрыв линии) , I ≥ 6 , 3 мА (короткое замыкание) |
| Макс. частота переключения |
50 Hz тип. (рабочий цикл 50%) |
| Электроника напряжения питания |
24 V DC (через силовые контакты) , питание через ELX9560 |
| Силовые контакты потребления тока |
тип. 10 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 50 мА |
| Масса |
ок. 55 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL , ATEX , IECEx , cFMus , CCC |
| Маркировка Ex |
ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC [Ex ia Ma] I cFMus: AIS Class I , II , III , Division 1 , Groups От A до G Класс I , Раздел 2 , Группы A , B , C , D Класс I , Зона 2 , AEx ec [ia Ga] IIC T4 Gc [AEx ia Da] IIIC T4 |

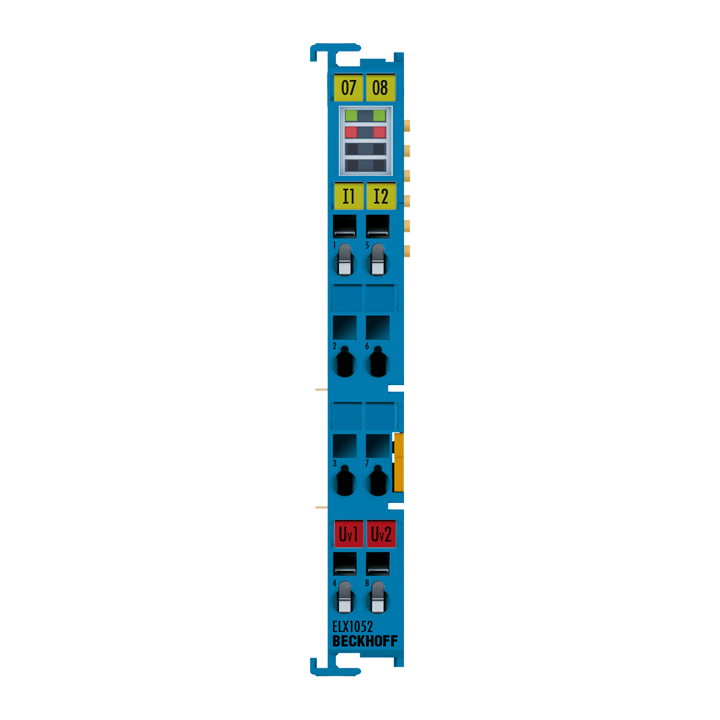

ELX1052
Клемма цифрового входа ELX1052 позволяет напрямую подключать искробезопасные полевые устройства из потенциально взрывоопасных зон в зонах 0/20 и 1/21 и регистрировать их сигналы в соответствии с IEC 60947-5-6. На датчики подается напряжение 8,2 V, и они выдают токовый сигнал, который можно диагностировать. Таким образом, помимо статуса переключения, также определяется обрыв кабеля или короткое замыкание. Светодиоды отображают сигнал или любые состояния ошибки.
Клеммы EtherCAT серии ELX всегда должны использоваться совместно с клеммой источника питания ELX9560. Это генерирует гальванически изолированное выходное напряжение (24 V EX) на основе входного напряжения (24 V DC) для питания последующих клемм ELX. Если требуется новый источник питания, можно использовать комбинацию ELX9410 и ELX9560, чтобы можно было подключить дополнительные клеммы ELX.
Строка терминала ELX должна заканчиваться одним ELX9012, двумя ELX9410 или одним EK1110. Использование двух ELX9410 позволяет использовать клеммы EL позади клемм ELX. С помощью EK1110 строку терминала можно продолжить через линию EtherCAT, например, для реализации резервирования кабеля.
