| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Зажим источника питания |
| Потребляемая мощность из США |
100 мА + (∑ ток E-шины/4) |
| Потребляемая мощность от UP |
50 мА + нагрузка |
| Электропитание электронной шины |
2000мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 2 A исходящий |
| Возможное разделение |
500 V (напряжение питания US/UP на E-bus/силовые контакты) |
| Диагностика в образе процесса |
Да |
| Особые свойства |
Гальванически развязанные выходные напряжения , защита от обратной полярности , диагностика питающего и выходного напряжений , внутренней температуры , а также положения и вибрации. |
| Масса |
ок. 450 g |
| Рабочая температура |
-25…+55 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |

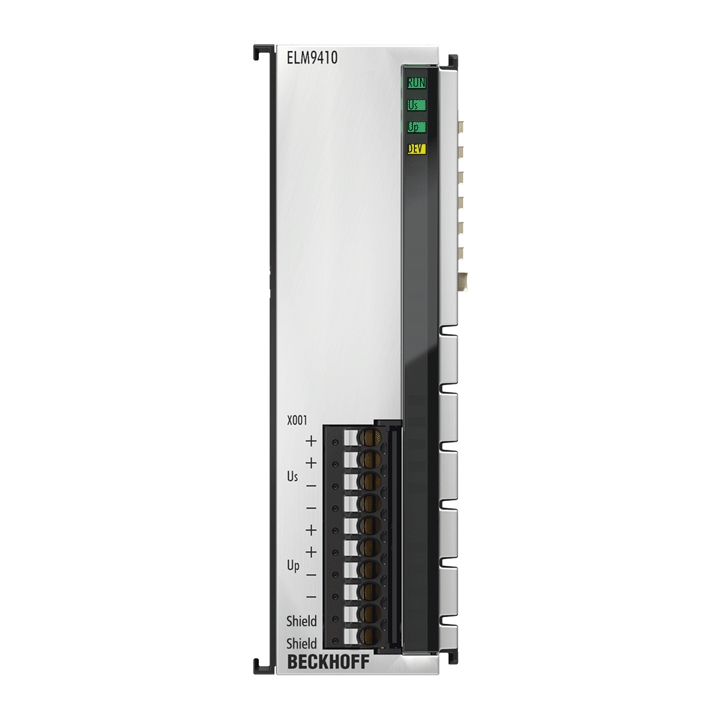

ELM9410
Клемма источника питания ELM9410 используется для увеличения тока E-шины. Обмен данными между соединителем EtherCAT и подключенными терминалами EtherCAT происходит через E-bus. Каждому терминалу EtherCAT требуется определенный ток от E-bus (см. технические данные соответствующего терминала «Ток потребления E-bus»). Этот ток подается в E-bus от источника питания соответствующего соединителя EtherCAT. В конфигурациях с большим количеством клемм EtherCAT ELM9410 можно использовать для увеличения питания E-bus на 2 A.
ELM9410 или функционально идентичный соединитель EtherCAT EKM1101 адаптированы к потребностям высокоточной аналоговой измерительной техники, например. B. Терминалы ELM3xxx предназначены:
- Для уменьшения помех в соединенных клеммах как питание E-шины US, так и питание силового контакта 24 В UP гальванически изолированы и фильтруются в соединителе. Источник питания силового контакта может быть загружен максимум 2 A.
- Комплексный мониторинг напряжения и температуры поддерживает ввод в эксплуатацию и эксплуатацию; результаты отображаются через светодиод и на изображении процесса.
- Встроенный трехосный датчик положения и вибрации позволяет постоянно контролировать механическую ситуацию в шкафу управления.
В особых ситуациях измерения вместо обычной подачи EL9410 можно выбрать ELM9410. Смешанная работа с EL9410 возможна, но исключает концепцию гальванической развязки.
