| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Подчиненный терминал Interbus |
| Количество каналов |
1 |
| Полевая шина |
Интербус , макс. 400 m между двумя станциями на скорости 500 кбит/с |
| Стоимость трансфера |
500 кбит , 2 Мбит (по умолчанию) |
| Интерфейсы |
2 x D-Sub , 9-контактный , вилка и розетка с экранированием и защитой от вибрации |
| Макс. количество байтов полевой шины |
32 слова на входе и 32 слова на выходе |
| Аппаратная диагностика |
Светодиоды состояния |
| Распределенные часы |
– |
| Тип подключения |
только междугородний автобус |
| Силовые контакты потребления тока |
– |
| Энергопотребление электронной шины |
обычно 450 мА |
| Особые свойства |
Светодиоды состояния |
| Масса |
ок. 80 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

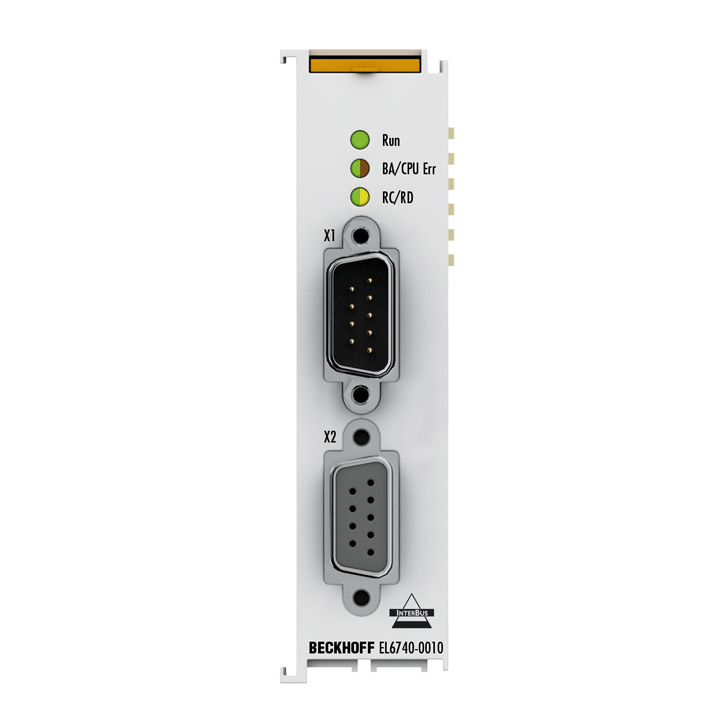

EL6740-0010
Подчиненный терминал Interbus обеспечивает обмен данными между EtherCAT и Interbus. В обеих шинных системах терминал «зеркалирует» входные данные длиной до 32 слов и выходные данные длиной до 32 слов в другую систему. Выходы записываются на входы другой шины с минимальной задержкой по времени. Терминал поддерживает протокол Interbus со скоростью передачи данных до 2 Мбит. При подключении через EtherCAT слоты PCI™ на ПК отпадают.
Характеристики
