| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Ведомый терминал CC-Link |
| Количество каналов |
1 |
| Полевая шина |
CC-Link ведомое устройство версии 1.1 или 2.0 (параметрируемое) |
| Стоимость трансфера |
156 кбод…10 Мбод |
| Шинный интерфейс |
В комплект входит 1 5-контактный разъем открытого типа |
| Макс. количество байтов полевой шины |
16 слов (версия 1.1) или 128 слов (версия 2.0) |
| Участник автобуса |
– |
| Аппаратная диагностика |
Светодиоды состояния |
| Распределенные часы |
– |
| Силовые контакты потребления тока |
– |
| Особые свойства |
Светодиоды состояния |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL |

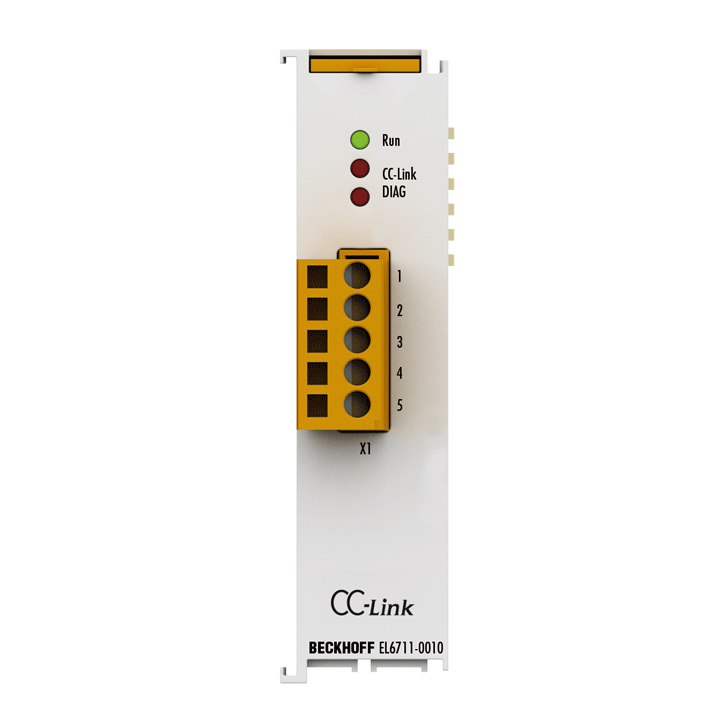

EL6711-0010
Подчиненный терминал CC-Link EL6711-0010 обеспечивает обмен данными между EtherCAT и CC-Link в качестве подчиненного устройства EtherCAT. Он является ведомым как на стороне EtherCAT, так и на стороне CC-Link, поэтому ведущее устройство EtherCAT может обмениваться данными с ведущим устройством CC-Link через этот терминал. Все настройки CC-Link, такие как адрес узла, скорость передачи данных, размер данных и многое другое. м. параметрируются через мастер EtherCAT. Сложные конфигурации на стороне CC-Link больше не требуются; дальнейшая параметризация через мастер CC-Link не требуется.
Характеристики
