| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
первичная сторона: E-bus (концевая жила) , вторичная сторона: 2 x 100 Мбит/с Ethernet , RJ45 , вход/выход |
| Количество портов |
2 x EtherCAT вход/выход |
| функция |
EtherCAT-Распределенная синхронизация часов , обмен данными |
| Длина линии |
100 m 100BASE-TX , дополнительный порт |
| Аппаратная диагностика |
Светодиоды состояния |
| Источник питания |
первичный: через E-bus , вторичный: через штекер , 24 V |
| Распределенные часы |
Да |
| Возможное разделение |
500 V (электрическая шина/вторичная сторона) |
| Текущее потребление |
первичная: E-bus 400 мА; вторичный: 70 мА/24 V |
| Ширина на изображении процесса |
макс. 3 кбайт в каждом направлении (в зависимости от ведущего устройства EtherCAT , TwinCAT в настоящее время 1.400 Byte) |
| Особые свойства |
в TwinCAT может использоваться как эталонный тактовый сигнал , синхронный обмен данными , выборочное сопоставление PDO , поддержка AoE , EoE , FoE , VoE |
| Масса |
ок. 75 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

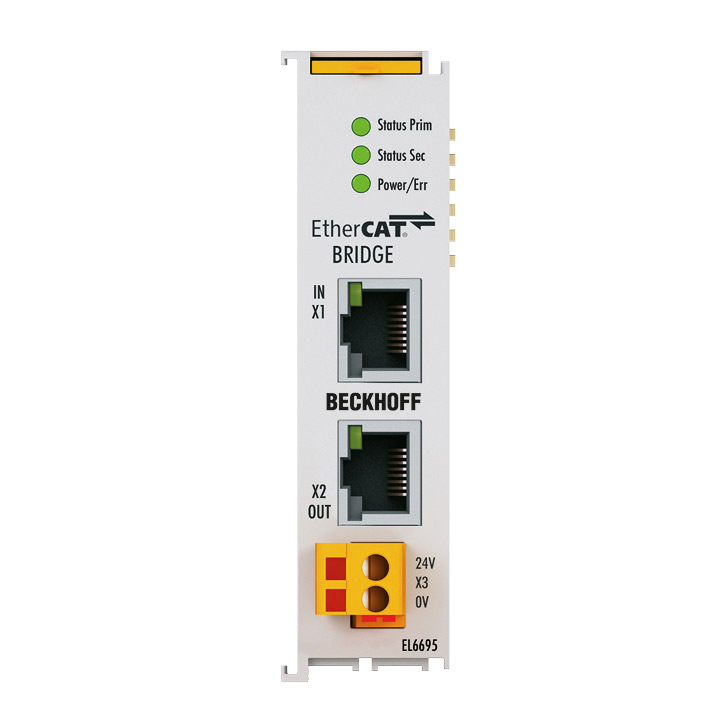

EL6695
Терминал моста EtherCAT EL6695 обеспечивает обмен данными в реальном времени между строками EtherCAT и различными мастерами. Также поддерживается асинхронная связь через AoE, FoE, EoE, VoE и т. д. Синхронизация распределенных часов возможна в обоих направлениях. EL6695 отличается от все еще доступного EL6692 благодаря гибкой конфигурации CoE и значительному увеличению пропускной способности данных. Как и в случае с EL6692, в системном менеджере TwinCAT доступен удобный интерфейс настройки. Вторичная сторона (RJ45) получает питание через внешнее соединение, первичная сторона питается через E-bus. Терминал-мост также можно использовать для интеграции ПК нижнего уровня в качестве подчиненного устройства EtherCAT.
Обмен данными между сетями EtherCAT может быть реализован различными способами с использованием компонентов Beckhoff для удовлетворения различных системных требований. Поэтому следует также проверить параметры "Similar продуктов", перечисленных ниже, сменных карт FCxxxx или интерфейса B110 на различных компьютерах CX Embedded.
