| Статус продукта |
по запросу , Пожалуйста , свяжитесь с отделом продаж. |
|---|---|
| Технология |
PROFINET IRT |
| Количество каналов |
1 |
| Количество портов |
2 (переключено) |
| Полевая шина |
PROFINET Контроллер IRT |
| Ethernet-интерфейс |
100BASE-TX Ethernet с 2 портами RJ45 |
| Длина линии |
к витой паре 100 m |
| Аппаратная диагностика |
Светодиоды состояния |
| Источник питания |
через электронный автобус |
| Возможное разделение |
500 V (Электронная шина/Ethernet) |
| Макс. количество участников с возможностью RT |
15 (в зависимости от времени цикла и количества данных) |
| Мин. цикл ИРТ |
500 мкс |
| Мин. цикл RT |
1 ms |
| Класс соответствия |
C |
| протокол |
РТ или ИРТ |
| водитель |
TwinCAT 2.11 |
| конфигурация |
через мастер EtherCAT |
| Энергопотребление электронной шины |
обычно 400 мА |
| Особые свойства |
Класс соответствия С , макс. 5 участников IRT , макс. 15 участников RT , мин. Цикл IRT 500 мкс , мин. RT-цикл 1 мс |
| Масса |
ок. 75 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

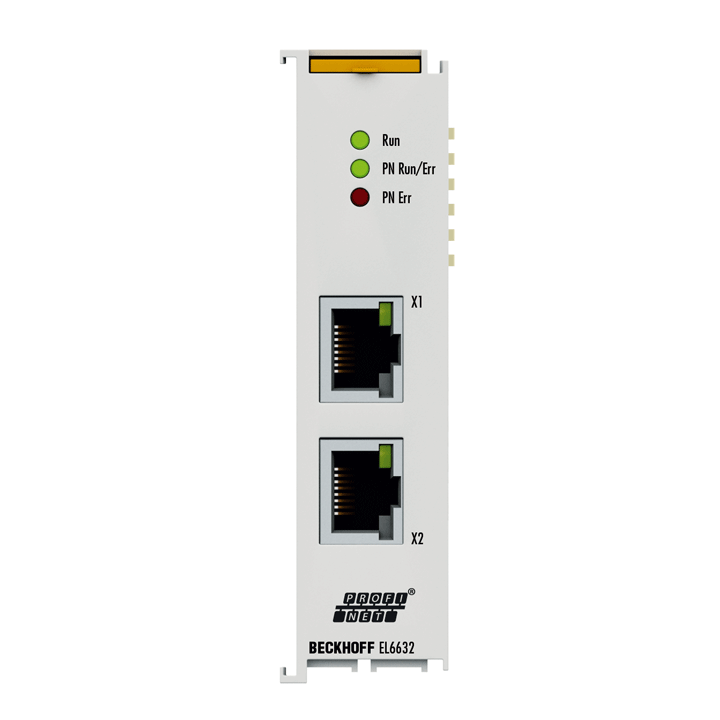

EL6632
Терминал контроллера PROFINET IRT EL6632 предлагает полную функциональность RT (реального времени) или IRT (изохронного реального времени), а также обширные возможности диагностики. Поддерживаются все службы соответствия требованиям класса C. В зависимости от времени цикла на EL6632 в линейной топологии могут работать до пяти устройств PROFINET-IRT или до 15 PROFINET-RT.
Максимальное расстояние между двумя участниками — 100 m. Для диагностики сети можно использовать такие протоколы, как LLDP или SNMP.
