| Статус продукта |
Серийная поставка (не рекомендуется для новых проектов) , рекомендуемая альтернатива: EL6633-0010 |
|---|---|
| Технология |
PROFINET RT |
| Количество каналов |
1 |
| Количество портов |
2 (переключено) |
| Полевая шина |
PROFINET Устройство RT |
| Макс. размер данных процесса |
1 кБ входных/1 кБ выходных данных |
| Ethernet-интерфейс |
100BASE-TX Ethernet с 2 портами RJ45 |
| Длина линии |
к витой паре 100 m |
| Аппаратная диагностика |
Светодиоды состояния |
| Источник питания |
через электронный автобус |
| Возможное разделение |
500 V (Электронная шина/Ethernet) |
| протокол |
RT |
| конфигурация |
через мастер EtherCAT |
| Энергопотребление электронной шины |
обычно 400 мА |
| Особые свойства |
LLDP , SNMP , класс соответствия B , макс. 15 участников RT , мин. RT-цикл 1 мс |
| Масса |
ок. 75 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

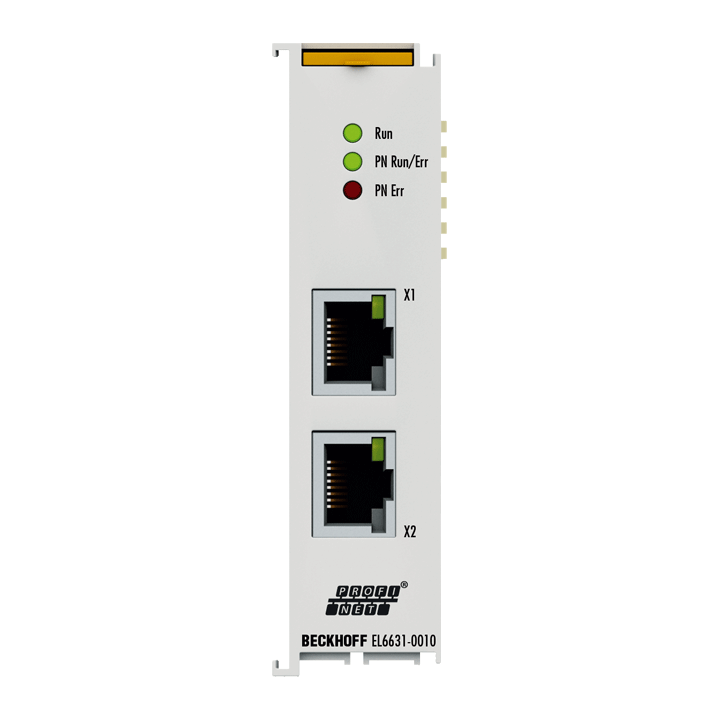

EL6631-0010
Терминал контроллера (главного) PROFINET-RT EL6631 поддерживает полную функциональность реального времени (RT), а также расширенные возможности диагностики. Поддерживаются все сервисы класса соответствия B. На EL6631 можно настроить до 15 устройств PROFINET-RT.
Терминал устройства PROFINET-RT (подчиненный) EL6631-0010 обеспечивает простой обмен данными между EtherCAT и PROFINET RT. Она является участницей направления EtherCAT, которое может насчитывать до 65 535 участников. EL6631-0010 содержит 3-портовый коммутатор. Два порта внешне подключены к сокетам RJ45. Это означает, что станции ввода-вывода могут быть настроены в виде линейной топологии, что упрощает монтаж проводов. Максимальное расстояние между двумя участниками — 100 m.
Для диагностики сети можно использовать такие протоколы, как LLDP или SNMP.
Похожие товары

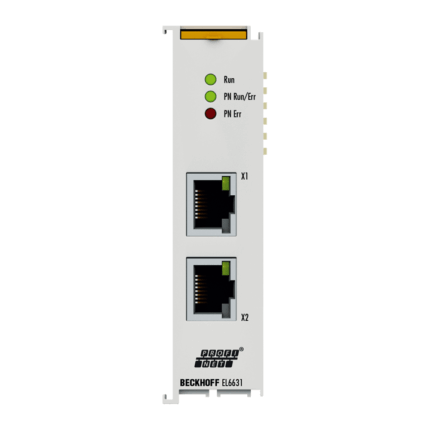

EL6631
