| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
интерфейс индуктивного датчика смещения |
| Входы подключения |
LVDT (ратиометрический и дифференциальный) , индуктивный полумост , RVDT |
| Количество каналов |
2 |
| Распределенные часы |
да , сохранить временную метку для значения положения через цифровой вход |
| Напряжение возбуждения Uвозб. |
от 0 , 5 В до 7 В (от 1 , 5 В до 20 В размах) , общее для обоих каналов |
| Общий ток возбуждения |
макс. 50 мАэфф (140 МАСС) |
| Частота возбуждения (синусоидальная) |
от 1 kHz до 20 kHz , регулируется |
| разрешение |
24 Bit , 32-битное представление |
| Диапазон измерения сигнала USIG |
макс. 7 В (автоматическая настройка) |
| Время перехода |
100 мкс/10 кСпс при макс. 13 kHz |
| Силовые контакты потребления тока |
тип. 40 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 200 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
Короткое замыкание , обнаружение перегрузки и ошибка амплитуды на канал , установка и сохранение цифрового входа для значения положения. |
| Масса |
ок. 60 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

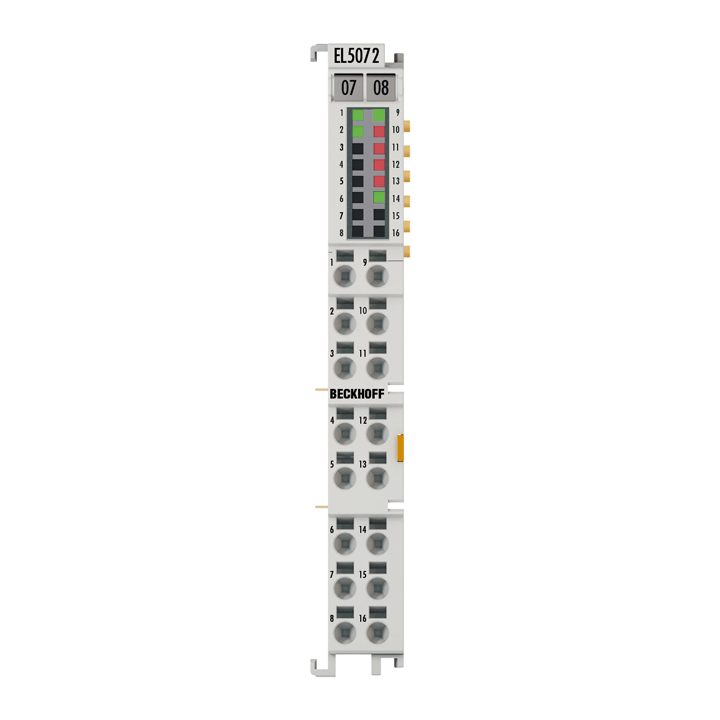

EL5072
Клемма EtherCAT EL5072 используется для прямого подключения до двух индуктивных датчиков положения, включая измерительные датчики в версиях LVDT и полумост или индуктивные датчики углового положения в версиях RVDT. Встроенный источник возбуждения обеспечивает широкий диапазон различных частот и напряжений возбуждения. Благодаря внутреннему переключению и переключаемому входному сопротивлению можно подключать и оценивать стандартные индуктивные датчики, такие как LVDT в 4, 5, 6-проводном режиме или полумост в 3- и 5-проводном режиме.
Особые возможности:
- Оценка индуктивных измерительных преобразователей в версиях LVDT, RVDT и полумост
- Встроенный источник возбуждения с настраиваемыми частотами и напряжениями.
- переключаемые входные сопротивления
- Вывод измеренного значения в виде значения положения
- цифровой вход для установки и сохранения значения позиции
Все параметры датчика, такие как частота возбуждения, напряжение возбуждения, диапазон измерения и чувствительность, задаются непосредственно на терминале. Диапазон измерительного сигнала регулируется автоматически, и измеренное значение выводится непосредственно в виде 32-битного значения положения. Инверсию измерительного сигнала и референтной позиции можно параметрировать через данные процесса. Кроме того, для каждого канала диагностируются и отображаются с помощью сигнальных светодиодов короткие замыкания и перегрузки источника возбуждения, а также ошибки амплитуды измерительного сигнала. Для установки и сохранения текущего значения положения доступен один цифровой вход на канал; для сохраненного значения может быть создана отметка времени.
Это означает, что EL5072 может успешно решать точные измерительные задачи в области измерения положения и расстояния с помощью индуктивных измерительных щупов.
