| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Интерфейс BiSS® C , однонаправленный |
| Количество каналов |
2 |
| Подключение энкодера |
D+ , D- , C+ , C- |
| Рабочее напряжение энкодера |
опционально 5 V DC или 9 V DC , 0 , 5 A общий ток (генерируется от силовых контактов 24 В постоянного тока) |
| Электроника напряжения питания |
24 V постоянного тока (через силовые контакты) |
| Команды |
– |
| Распределенные часы |
Да |
| разрешение |
макс. 64 Bit значение позиции , 2 Bit статус , 8 Bit CRC |
| Стоимость трансфера |
макс. 10 MHz , регулируемый |
| Силовые контакты потребления тока |
тип. 150 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 120 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
Скорость передачи данных , длина данных регулируется , два бита состояния (ошибка и предупреждение) могут оцениваться отдельно. |
| Масса |
ок. 50 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

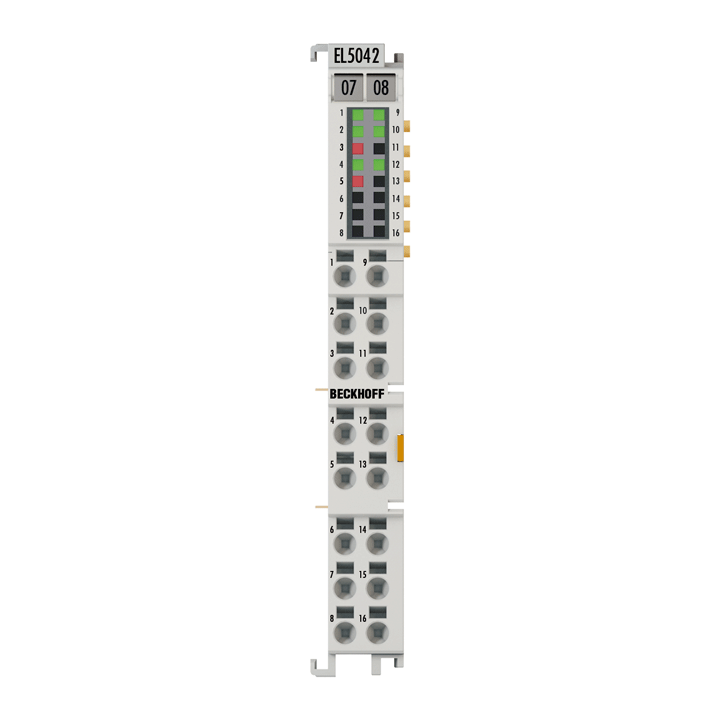

EL5042
Клеммы EtherCAT EL5042 являются ведущим устройством BiSS® C и позволяют напрямую подключать абсолютный энкодер с интерфейсом BiSS® C или SSI. Поддерживаются как однооборотные, так и многооборотные энкодеры. Кроме того, EL5042 обеспечивает питание датчика 5 V или опционально 9 V.
Широкие возможности параметризации позволяют оптимально адаптироваться к различным типам энкодеров.
Особые возможности:
- Однонаправленная связь BiSS® C
- Возможна параметризация для каждого канала
- Скорость передачи данных до макс. 10 MHz
- Раздельная обработка битов ошибок и предупреждений в данных процесса.
- Вывод значения позиции до 64 Bit (в зависимости от разрешения датчика)
- Также может использоваться в качестве ведущего устройства SSI.
Используя функцию распределенных часов, значение позиции считывается точно синхронно с другими процессами. Когда функция распределенных часов деактивирована, EL5042 работает синхронно с циклом EtherCAT.
Использование профилей датчиков позволяет быстро и легко связать данные процесса с приложением управления движением.
