| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
1 |
| Источник питания |
через электронный автобус |
| Распределенные часы |
– |
| Входной фильтр частоты среза |
тип. 1 kHz |
| Технология подключения |
2-проводной |
| Время перехода |
ок. от 600 ms до 3 ms , в зависимости от конфигурации и настроек фильтра , настройка по умолчанию: прибл. 63 ms |
| Измерение напряжения |
±30/±60/±75 мВ |
| разрешение |
16 Bit , представление регулируется: 0 , 1/0 , 01 °C или 1/2/4 мкВ на цифру |
| Измерение температуры (термопара) |
Тип B , C , E , J , K , L , N , R , S , T , U (по умолчанию: тип K) |
| Неопределенность измерения (измерение напряжения) |
при ±75 мВ , 23 °C температура окружающей среды: < ±0 , 14 % (от конечного значения диапазона измерения) |
| Возможное разделение |
500 V (Электрическая шина/напряжение сигнала) |
| Энергопотребление электронной шины |
200 мА |
| Силовые контакты потребления тока |
– |
| Особые свойства |
Поканальное обнаружение обрыва провода , внутренний и внешний холодный спай , регулируемый встроенный фильтр |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

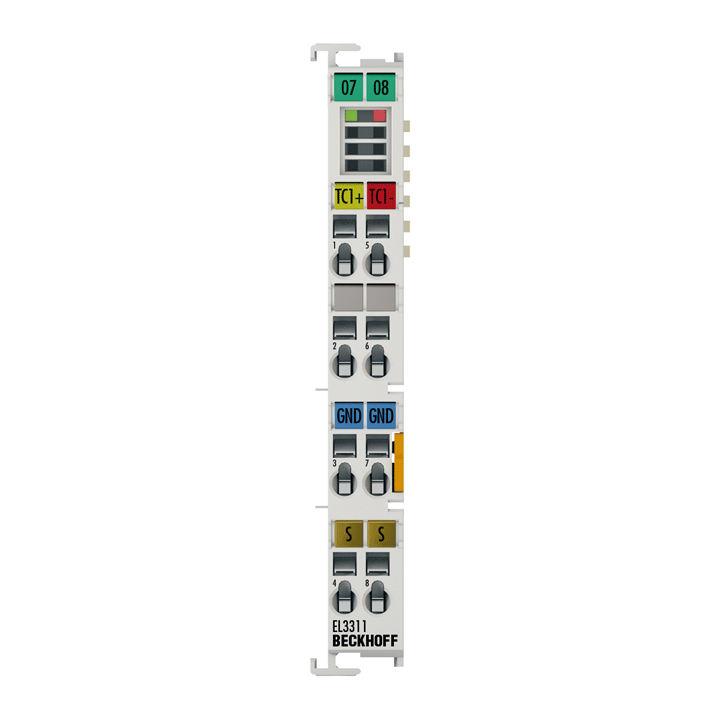

EL3311
Клемма аналогового входа EL3311 позволяет подключать термопары напрямую. Схема клеммы EtherCAT может управлять датчиками термопар по 2-проводной технологии. Линеаризация во всем диапазоне температур осуществляется микропроцессором. Температурный диапазон можно выбирать свободно. Обрыв провода сигнализируется светодиодами ошибок. Компенсация холодного спая осуществляется путем измерения внутренней температуры на клеммах. Измерение мВ также возможно с помощью EL3311.
Характеристики
