| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
5 |
| Заземление (вход) |
односторонний |
| Источник питания |
через силовые контакты |
| Распределенные часы |
Да |
| Потенциометр напряжения питания |
обычно 10 V ±10% |
| Внутреннее сопротивление |
>> 100 kОм к соединению стеклоочистителя |
| Входной фильтр частоты среза |
тип. -3 дБ с 3 kHz и потенциометром 50 kΩ |
| Типы датчиков |
Потенциометр 300 Ом…50 kОм |
| Выходной ток |
макс. 0 , 3 A общий ток питания потенциометров |
| Обнаружение обрыва провода |
Да |
| Время перехода |
тип. 300…700 мкс , в зависимости от настройки , настройка по умолчанию: приблиз. 500 мкс (5 каналов , фильтр отключен) |
| Диапазон измерения |
Потенциометр 300 Ом…50 kОм |
| разрешение |
16 Bit (включая знак) |
| Ошибка измерения/неопределенность |
< ±0 , 5% (от конечного значения диапазона измерения) |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Энергопотребление электронной шины |
обычно 80 мА |
| Силовые контакты потребления тока |
в зависимости от потенциометров , макс. 70 мА |
| Ширина на изображении процесса |
5 х 16-битный вход |
| конфигурация |
без настройки адреса , настройка через контроллер |
| Особые свойства |
Обнаружение обрыва провода , контроль питания , активируемые фильтры , одновременное измерение каналов |
| Масса |
ок. 70 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

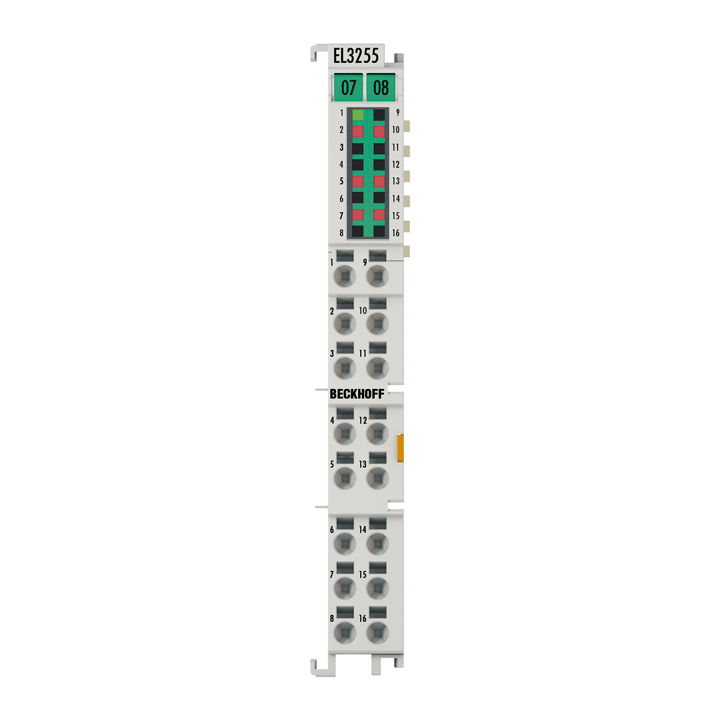

EL3255
Клемма EtherCAT EL3255 позволяет напрямую подключать потенциометры. Стабилизированное напряжение питания на клемме и логометрическое измерение входного напряжения создают предпосылки для точных измерений. Благодаря высокой частоте выборки компактный 5-канальный терминал EtherCAT вместе с потенциометрическими датчиками положения обеспечивает экономичное определение положения.
Клеммы HD-EtherCAT (High Density) с повышенной плотностью упаковки содержат 16 точек подключения в корпусе клеммной колодки 12 мм.
Характеристики
