| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
Последовательность импульсов (частотный выход) |
| Количество выходов |
2 канала A/B , 1 канал A/B/C (4 дифференциальных выхода) |
| Распределенные часы |
Да |
| Выходная спецификация |
RS422 , дифференциал , 50 мА , мин. нагрузка 120 Ом |
| Ток короткого замыкания |
защита от короткого замыкания |
| основная частота |
0…4 MHz , по умолчанию: 50 kHz |
| разрешение |
16 Bit (включая знак , масштабированный в заданном диапазоне частот) |
| Энергопотребление электронной шины |
обычно 120 мА |
| Источник питания |
через электронный автобус |
| Силовые контакты потребления тока |
тип. 50 мА (зависит от нагрузки) |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
Импульсный выход с переменной частотой: частотная модуляция , задание направления импульса , имитация инкрементального энкодера 1 x ABC или 2 x AB с подключением к TwinCAT NC , функция линейного изменения скорости , управление траекторией движения |
| Масса |
ок. 50 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

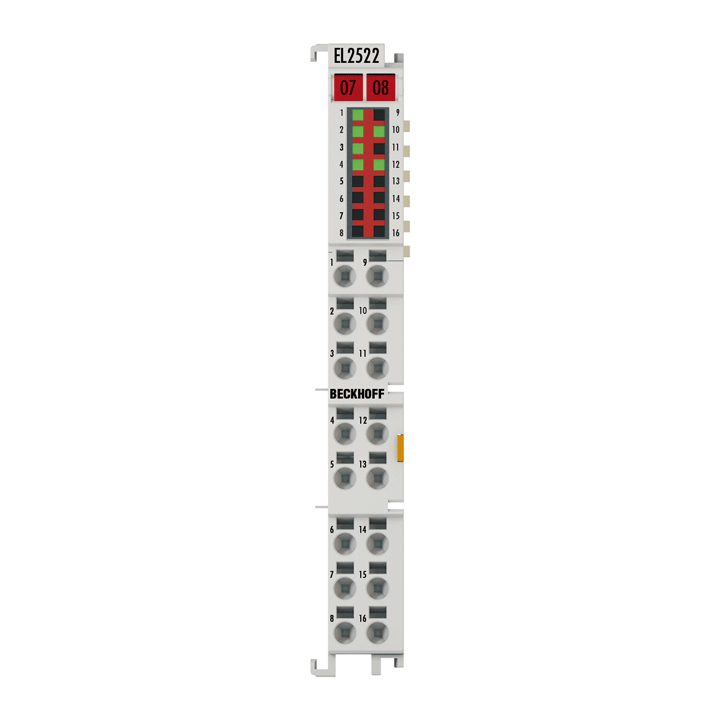

EL2522
Терминал моделирования инкрементного энкодера (последовательность импульсов) EL2522 выдает частотно-модулируемый сигнал по двум каналам с четырьмя выходами. Сигнал можно использовать для управления драйверами двигателей или другими приемниками сигналов, которые управляются отдельными часами. Частоту последовательности импульсов и количество импульсов можно указать непосредственно через данные процесса; в качестве альтернативы можно использовать интегрированное управление маршрутом. Режим работы (частотная модуляция, задание направления импульса и моделирование инкрементального энкодера) можно выбрать для каждого канала. Кроме того, терминал EtherCAT может управлять тремя выходными каналами при моделировании кодера ABC.
Особые возможности:
- Последовательность импульсов (частотный выход), RS422
- Различные режимы работы Частотная модуляция Задание направления импульса Имитация инкрементального энкодера (1x ABC, 2x AB)
- Частотная модуляция
- Спецификация направления импульса
- Моделирование инкрементального энкодера (1x ABC, 2x AB)
- интегрированный контроль маршрута
- Синхронная работа возможна благодаря распределенным часам технологии XFC.
