| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
Последовательность импульсов (частотный выход) |
| Количество выходов |
1 канал (2 выхода A , B) + 1 выход 24 В |
| Количество входов |
1 х защелка |
| Тип нагрузки |
омический , индуктивный |
| Распределенные часы |
Да |
| Выходная спецификация |
5…24 V постоянного тока (внешнее питание) , 24 V через силовые контакты |
| Выходной ток макс. |
1 A |
| основная частота |
0…500 kHz , по умолчанию: 50 kHz |
| разрешение |
макс. 15 Bit |
| Энергопотребление электронной шины |
обычно 280 мА |
| Источник питания |
через электронный автобус |
| Силовые контакты потребления тока |
нагрузка |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
Импульсный выход с переменной частотой: частотная модуляция , задание направления импульса , моделирование инкрементального датчика AB с подключением к TwinCAT NC , функция линейного изменения , управление маршрутом |
| Масса |
ок. 50 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

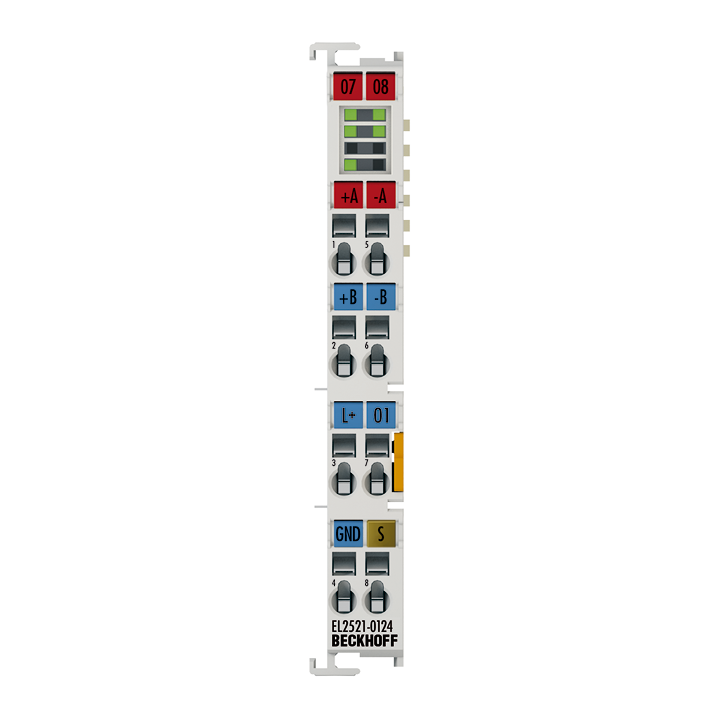

EL2521-0124
Выходные клеммы EL2521-xxxx изменяют частоту двоичного сигнала и выдают его (гальванически развязанный от E-шины). Частота задается 16-битным значением от устройства автоматизации. Состояние сигнала терминала EtherCAT отображается светодиодами. Светодиоды синхронизируются с выходами и каждый указывает на активный выход.
Особые возможности:
- Последовательность импульсов (частотный выход)
- Различные режимы работы Частотная модуляция Задание направления импульса Имитация инкрементального энкодера (2x AB)
- Частотная модуляция
- Спецификация направления импульса
- Моделирование инкрементального энкодера (2x AB)
- интегрированный контроль маршрута
- Синхронная работа возможна благодаря распределенным часам технологии XFC.
- возможны различные выходные характеристики Версия 24 В пост. тока, с внешним питанием, с входом/выходом захвата/сравнения
- Версия 24 В постоянного тока, внешнее питание, с входом/выходом захвата/сравнения
