| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
3-проводной |
| спецификация |
EN 61131-2 , тип 1/3 |
| Количество входов |
4 |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
-3…+5 V (EN 61131-2 , тип 1/3) |
| Напряжение сигнала «1» |
11…30 V (EN 61131-2 , тип 3) |
| Входной ток |
тип. 3 мА (EN 61131-2 , тип 3) |
| Входной фильтр |
тип. 3 ms |
| Распределенные часы |
– |
| Силовые контакты потребления тока |
тип. 2 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 90 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| конфигурация |
нет адреса или настройки конфигурации |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой (см. документацию) |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

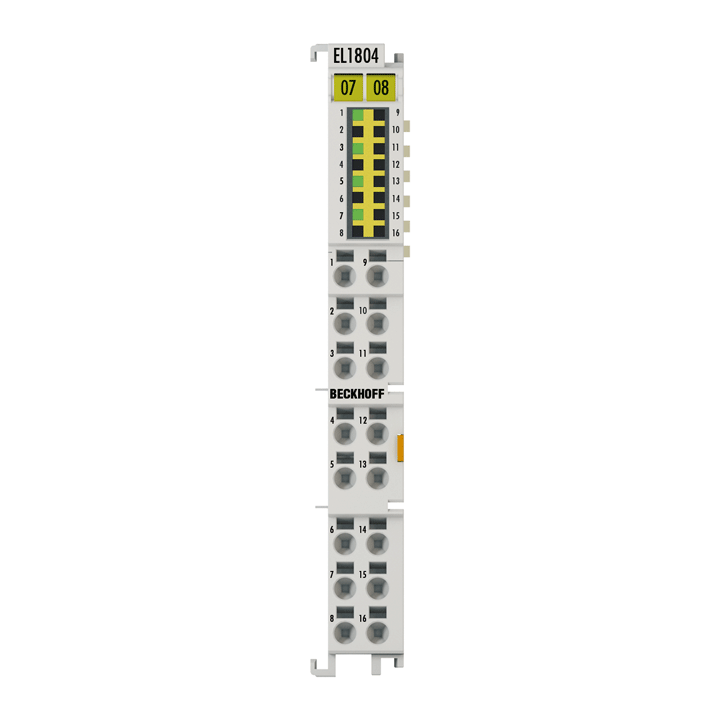

EL1804
Клемма цифрового входа EL1804 записывает двоичные сигналы управления 24 В с уровня процесса и передает их гальванически изолированно на устройство автоматизации более высокого уровня. Терминал EtherCAT содержит четыре канала, состояние сигнала которых отображается светодиодами. Силовые контакты подключаются сквозным. На EL1804 опорной землей всех входов является силовой контакт 0 В.
Особые возможности:
- Тип входной спецификации 1/3
- отсутствие дребезга, вызванного механическими переключателями, благодаря входному фильтру 3 мс
- Разъемы питания датчиков +24 В и 0 В
- Подключение без инструментов с использованием технологии прямого подключения для одножильных проводов.
- Повышенная плотность упаковки за счет 16 точек подключения в корпусе клеммной колодки 12 мм.
