| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
2-проводной |
| Количество входов |
2 |
| Номинальное напряжение |
120/230 V AC |
| Напряжение сигнала «0» |
0…40 V |
| Напряжение сигнала «1» |
79…260 V |
| Входной ток |
обычно > 3 мА , 6 мА |
| Входной фильтр |
тип. 10 ms |
| Распределенные часы |
– |
| Силовые контакты потребления тока |
– |
| время переключения |
10 ms |
| Энергопотребление электронной шины |
обычно 90 мА |
| Возможное разделение |
500 V (напряжение электронной шины/сети); 3750 V AC , 1 мин. |
| конфигурация |
нет адреса или настройки конфигурации |
| Особые свойства |
нет силовых контактов |
| Масса |
ок. 60 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов ESxxxx |

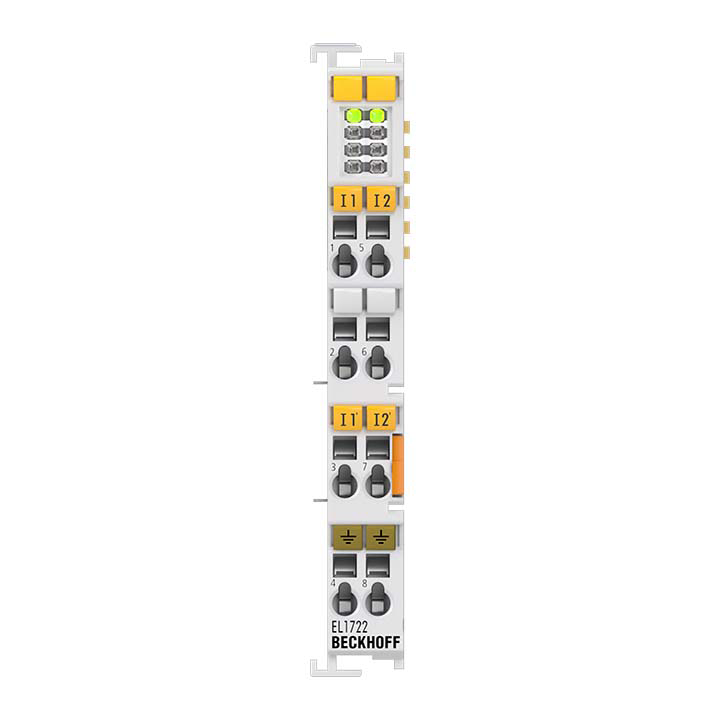

EL1722
Клемма цифрового входа EL1722 записывает двоичные сигналы управления с уровня процесса и передает их гальванически изолированно на устройство автоматизации более высокого уровня. Возможно прямое подключение сигналов 120 В/230 В переменного тока. Терминал EtherCAT содержит два канала, которые отображают состояние своего сигнала с помощью светодиодов. У EL1722 нет силовых контактов. Таким образом, можно создать отдельные потенциальные группы. Напряжение между входами 1 и 2 не должно превышать 230 V переменного тока.
Особые возможности:
- Прямое подключение сигналов 120 В/230 В.
- для переменного напряжения
- Возможна настройка отдельных потенциальных групп (без силовых контактов)
