| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Подключение терминалов EtherCAT (ELxxxx) к сетям 100BASE-TX-EtherCAT P |
| среда передачи |
Кабель EtherCAT P , экранированный , в сетях 100BASE-TX EtherCAT P |
| Шинный интерфейс |
2 розетки M8 , P-кодированные , экранированные |
| Источник питания |
от EtherCAT P (24 V DC (-15%/+20%) для США и UP) |
| Общий ток |
с EtherCAT P , макс. 3 A для США и UP |
| Потребляемая мощность из США |
40 мА + (∑ ток E-шины/4) |
| Потребляемая мощность от UP |
обычно 4 мА |
| Электропитание электронной шины |
2000мА |
| Текущая пропускная способность на порт |
макс. 3 A для США и UP |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/Ethernet) |
| Рабочая температура |
-25…+55 °C |
| Температура хранения |
-40…+85 °C |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

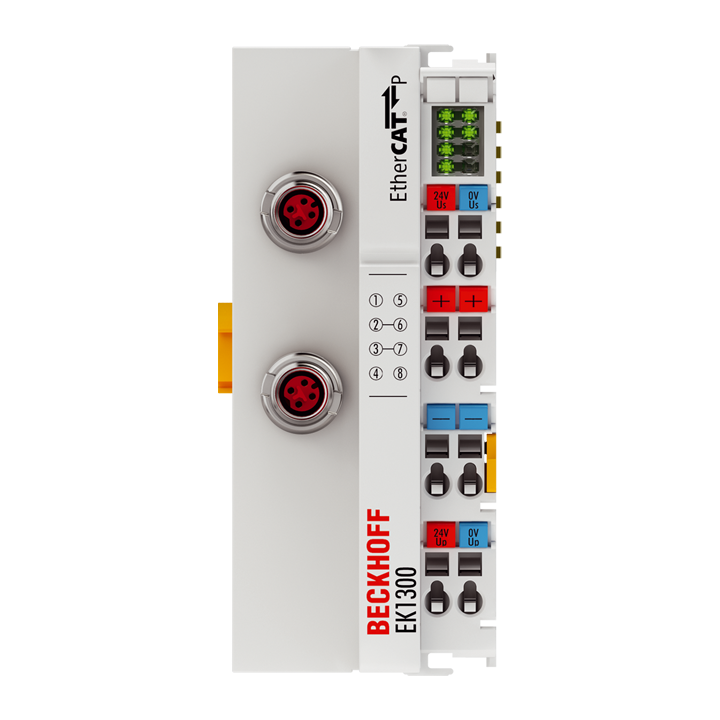

EK1300
Соединитель EtherCAT P EK1300 объединяет терминалы EtherCAT в сеть EtherCAT P. Устройство сопряжения преобразует телеграммы Ethernet 100BASE-TX в представление сигнала E-bus. Станция состоит из соединителя и любого количества клемм EtherCAT, которые автоматически распознаются и отображаются индивидуально в изображении процесса.
Особые возможности:
- Технология подключения: 2 розетки EtherCAT P с кодом M8.
- Электропитание через соединение EtherCAT P
- Количество терминалов EtherCAT во всей системе: до 65 535
EK1300 имеет два соединения M8 с P-кодом. Верхний интерфейс EtherCAT P используется для подключения соединителя к сети; нижний сокет M8 с P-кодом используется для опционального продолжения топологии EtherCAT P. Кроме того, ветвь EtherCAT P EK1322 или расширение EtherCAT P EK1310 можно использовать для расширения или настройки линейной или звездообразной топологии.
Поскольку EtherCAT P объединяет питание и связь только на одной линии, нет необходимости в дополнительном питании соединителя через клеммные точки. В зависимости от применения к силовым контактам можно подключить питание системы и датчиков US или периферийное напряжение для приводов UP.
