| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Объединение ветвей EtherCAT |
| среда передачи |
Кабель Ethernet/EtherCAT (минимум Кат. 5) , экранированный |
| Длина между станциями |
100 m (100BASE-TX) |
| протокол |
EtherCAT |
| Задержка перехода |
ок. 1 мкс |
| Стоимость трансфера |
100 Мбит/с |
| конфигурация |
не требуется |
| Шинный интерфейс |
2 x RJ45 |
| Источник питания |
из электронного автобуса |
| Текущее потребление |
обычно 220 мА |
| Масса |
ок. 65 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

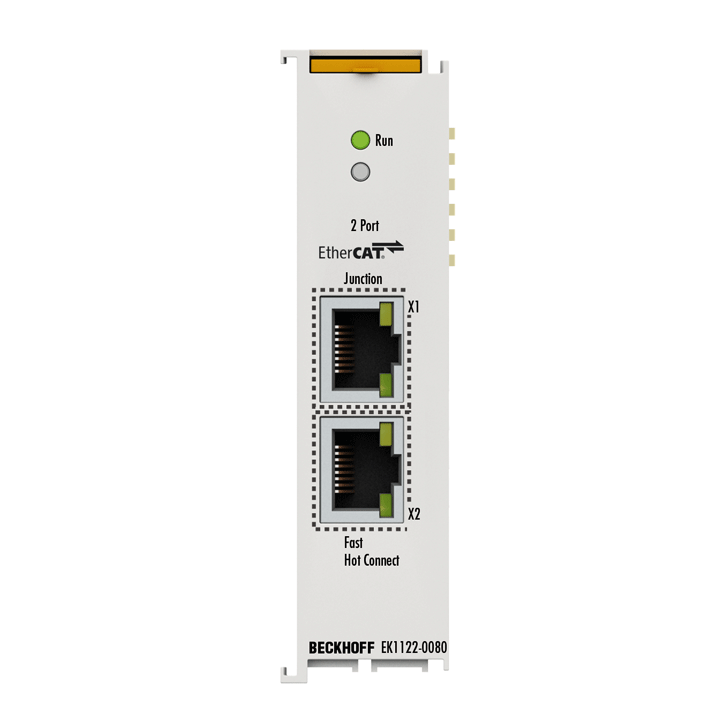

EK1122-0080
2-портовая ветвь EtherCAT EK1122-0080 может использоваться в терминальной строке EtherCAT в любой точке между терминалами EtherCAT и позволяет создавать звездообразные топологии EtherCAT. Используя несколько EK1122-0080 в одной станции, можно создать модульный звездообразный распределитель EtherCAT.
Особые возможности:
- Технология подключения: 2 розетки RJ45.
- Длина соединения: до 100 m
- Используется для построения звездообразной топологии EtherCAT.
- Технология Fast Hot Connect для изменения топологии
EK1122-0080 поддерживает технологию Fast Hot Connect, которая позволяет значительно сократить время подключения компонентов EtherCAT с изменяющейся топологией. По сравнению с Hot Connect, который является функцией EtherCAT и обеспечивает прямое соединение и отсоединение компонентов во время работы системы, Fast Hot Connect характеризуется значительно более быстрой передачей данных и позволяет еще быстрее выполнять процессы смены инструмента.
EK1122-0080 имеет два порта Fast Hot Connect, выполненные в виде разъемов RJ45. Поскольку порты Fast Hot Connect можно комбинировать только друг с другом, они отмечены специальной маркировкой. Ветка EtherCAT EK1122-0080 с Fast Hot Connect дополняется соединителем EtherCAT EK1101-0080 с Fast Hot Connect.
