| Статус продукта |
Серийная поставка |
|---|---|
| Количество каналов |
1 |
| Технология подключения |
Интерфейс синусно-косинусного энкодера для дифференциального сигнала 1 VSS |
| Подключение энкодера |
1 x A , B , C: Дифференциальные входы 1 В (размах): A , A̅ (инв.) , B , B̅ (инв.) , C , C̅ (инв.) |
| Рабочее напряжение энкодера |
5 V Постоянный ток/макс. 0 , 5 A (создан на основе UP 24 V DC) |
| прилавок |
макс. 24 Bit (регулируемый) |
| Входная частота |
250 kHz @ 10 Bit (частота выборки 70 MHz) |
| Электроника напряжения питания |
24 V DC (через плату распределения сигналов) |
| Энергопотребление электронной шины |
обычно 140 мА |
| Потребляемая мощность от UP |
тип. 10 мА + нагрузка |
| разрешение |
макс. 13 Bit , 8192 шага за период |
| Распределенные часы |
Да |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
Фиксация , сброс , изменение направления счета , обнаружение ошибок по амплитуде и частоте , разрешение периода в зависимости от частоты , счетчик периода макс. 24 Bit |
| Масса |
ок. 30 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE |

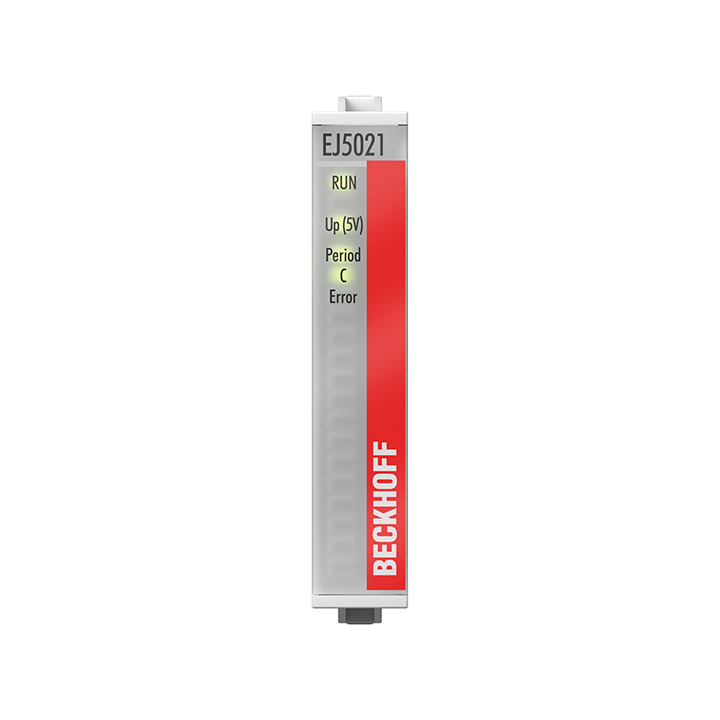

EJ5021
Вставной модуль EtherCAT EJ5021 используется для прямого подключения измерительного преобразователя или энкодера с синусоидальным дифференциальным выходным напряжением 1 ВPP. Входные частоты макс. 250 kHz можно оценить. Текущее показание счетчика можно обнулить (сбросить) или сохранить отдельно с помощью дорожки C энкодера, которая также называется референтной меткой. Питание 5 В энкодера поступает непосредственно от платы распределения сигналов (UP). EJ5021 имеет функцию обнаружения ошибок по амплитуде и частоте входных сигналов.
Особые возможности:
- Сохранить, заблокировать, установить счетчики
- Диагностика: Ошибки частоты и амплитуды входных сигналов.
- встроенное измерение частоты
- Рабочее напряжение встроенного энкодера 5 В постоянного тока
Аналоговый входной сигнал обрабатывается, интерполируется и предоставляется в виде 32-битного значения счета. Значение счетчика состоит из количества целых периодов, макс. 24 Bit и значение в пределах синусоидального периода с макс. 13 Bit разрешение. Кроме того, EJ5021 обеспечивает измерение внутренней частоты. Он также поддерживает синхронное считывание значения энкодера вместе с другими входными данными в системе EtherCAT через высокоточные распределенные часы EtherCAT (DC). Использование профилей датчиков позволяет быстро и легко связать данные процесса с приложением управления движением.
