| Статус продукта |
Серийная поставка |
|---|---|
| Технология |
Интерфейс энкодера SSI |
| Количество каналов |
2 |
| Подключение энкодера |
Д+ , Д- , Cl+ , Cl- |
| Рабочее напряжение энкодера |
внешний |
| Электроника напряжения питания |
24 V DC (через плату распределения сигналов) |
| Текущее потребление |
тип. 20 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 120 мА |
| Стоимость трансфера |
настраивается до 1 MHz , 250 kHz предустановки |
| Последовательный вход |
настраивается до 32 Bit , 24 Bit предустановки |
| Направление данных |
Читать |
| Распределенные часы |
Да |
| Входной сигнал (данные) |
Дифференциальный сигнал (RS422) |
| Выходной сигнал (тактовый) |
Дифференциальный сигнал (RS422) |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
Скорость передачи данных , кодирование и длина данных регулируются , бит сбоя питания может быть активирован. |
| Масса |
ок. 30 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL |

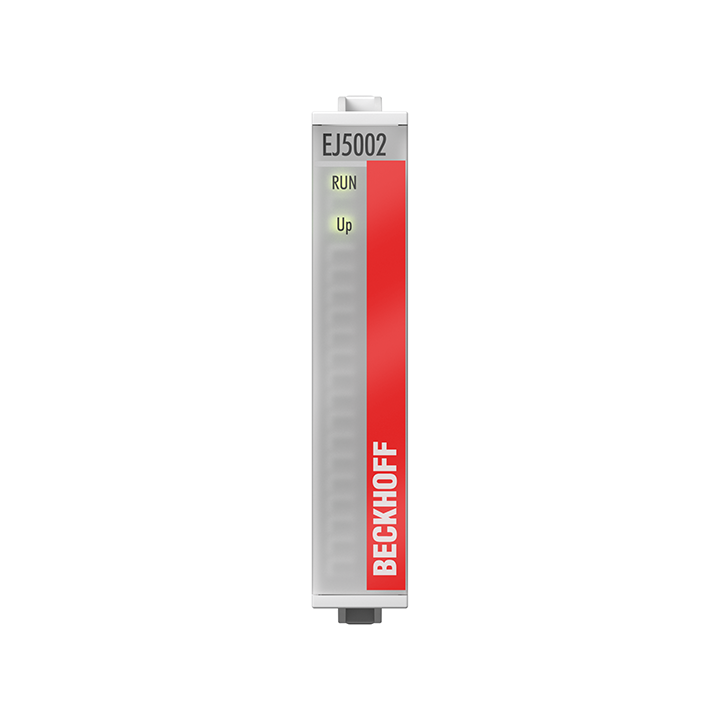

EJ5002
Вставной модуль EtherCAT EJ5002 является ведущим устройством SSI и позволяет напрямую подключать два абсолютных энкодера с SSI (синхронный последовательный интерфейс) через плату распределения сигналов. Поддерживаются как однооборотные, так и многооборотные энкодеры. Питание 24 В энкодера может подаваться непосредственно через линию распределения сигналов. Модуль питания EJ9505 можно использовать для дополнительного напряжения питания 5 В.
Широкие возможности параметризации позволяют оптимально адаптироваться к различным типам энкодеров.
Особые возможности:
- Возможна параметризация для каждого канала
- Скорость передачи данных до макс. 1 MHz
- Кодировка: серая и двоичная.
- Длина данных до 32 Bit, гибко настраиваемая
- Отдельная обработка бита ошибки состояния (бит сбоя питания) в данных процесса.
Кроме того, EJ5002 предлагает режим многократной передачи тактовых импульсов для проверки целостности данных. Используя функцию распределенных часов, значение позиции считывается точно синхронно с другими процессами. Когда функция распределенных часов деактивирована, EJ5002 работает синхронно с циклом EtherCAT. Профиль энкодера позволяет быстро и легко связать данные процесса с приложением управления движением.
