| Статус продукта |
Серийная поставка |
|---|---|
| Источник питания |
через электронный автобус |
| Количество выходов |
2 |
| Номинальное напряжение нагрузки |
24 V DC (-15 %/+20 %) |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Распределенные часы |
– |
| Выходной ток макс. |
0 , 5 A (устойчивость к короткому замыканию) на канал |
| Ток короткого замыкания |
обычно < 1 , 5 A |
| основная частота |
1…20 kHz , по умолчанию: 250 Hz |
| рабочий цикл |
0…100 % |
| разрешение |
9…__ДЕРЖАТЬ_0__ |
| Защита от обратной полярности |
Да |
| время переключения |
TON: > 750 нс , TOFF: > 500 нс |
| Потребляемый ток, напряжение нагрузки |
тип. 10 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 110 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
Для каждого канала можно установить отдельную частоту. |
| Масса |
ок. 30 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE , UL |

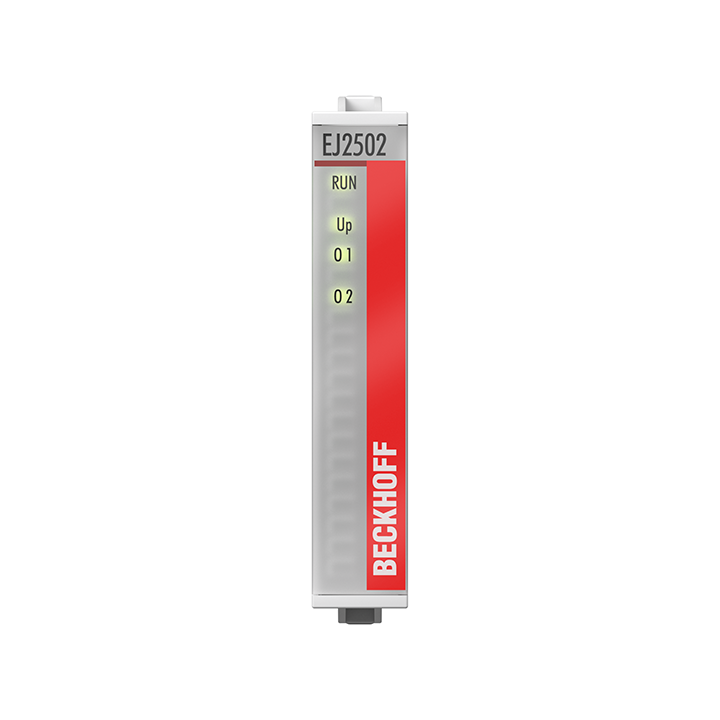

EJ2502
Подключаемый модуль EtherCAT EJ2502 модулирует двоичный сигнал по ширине импульса и выдает его гальванически изолированным от E-шины. Коэффициенты цикла и паузы задаются 16-битным значением от устройства автоматизации. Выходной каскад устойчив к перегрузкам и коротким замыканиям. Модуль содержит два канала, состояние сигнала которых отображается светодиодами.
Особые возможности:
- ШИМ-выходы
- подходит для различных типов нагрузки (резистивная, индуктивная, ламповая нагрузка)
- макс. выходной ток 0,5 A на канал
- Для каждого канала можно установить отдельную частоту.
Характеристики
