| Статус продукта |
Серийная поставка |
|---|---|
| Количество выходов |
2 |
| Номинальное напряжение нагрузки |
24 V DC (-15 %/+20 %) |
| Тип нагрузки |
омическая , индуктивная , ламповая нагрузка |
| Коэффициент передискретизации |
n = целое число , кратное времени цикла , 1…1000 |
| Распределенные часы |
Да |
| Точность распределенных часов |
<< 1 мкс |
| Выходной ток макс. |
0 , 5 A (устойчивость к короткому замыканию в режиме push) на канал |
| Энергия выключения (инд.) макс. |
< 150 мДж/канал |
| Скорость вывода |
макс. 1 млн выборок/с , мин. цикл 1 мкс |
| Потребляемый ток, напряжение нагрузки |
тип. 10 мА + нагрузка |
| Энергопотребление электронной шины |
обычно 135 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Масса |
ок. 30 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE |

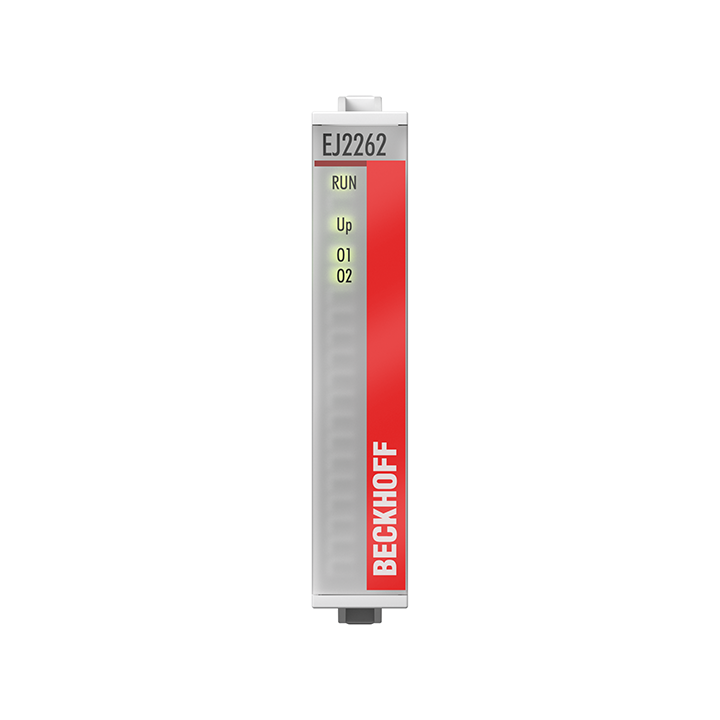

EJ2262
Вставной модуль EtherCAT EJ2262 гальванически развязывает двоичные выходные сигналы системы управления на уровень процесса. Выходы управляются регулируемым целочисленным кратным (коэффициент передискретизации: n) времени цикла шины (n микроциклов на цикл шины). Модуль получает набор данных процесса для каждого микроцикла, которые выводятся один за другим. Временная база модуля может быть с высокой точностью синхронизирована с другими участниками EtherCAT с помощью распределенных часов. Выходной шаблон с последовательностью импульсов, значительно превышающей время цикла шины, выводится точно по общесистемной временной базе. С помощью этого метода временное разрешение цифровых выходных сигналов может быть увеличено в n раз по сравнению с временем цикла шины. Максимальная скорость вывода — 1 млн выборок/с.
Особые возможности:
- Двухтактный выход
- Возможно подключение различных типов нагрузки (резистивная, индуктивная, ламповая).
- Возможна синхронная работа с использованием распределенных часов технологии XFC.
- Множественная выборка данных процесса посредством передискретизации
