| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
8 |
| Номинальное напряжение |
3 , 3 V DC/5 V DC |
| Напряжение сигнала «0» |
тип. < 1 , 0 V/тип. < 1 , 5 V |
| Напряжение сигнала «1» |
тип. > 2 , 3 V/тип. > 3 , 5 V |
| Входной ток |
тип. 50 мкА |
| Входной фильтр |
обычно < 1 мкс |
| Распределенные часы |
– |
| Энергопотребление электронной шины |
обычно 70 мА |
| Возможное разделение |
500 V (напряжение электронной шины/полевое напряжение) |
| Особые свойства |
быстрый вход CMOS |
| Масса |
ок. 30 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE |

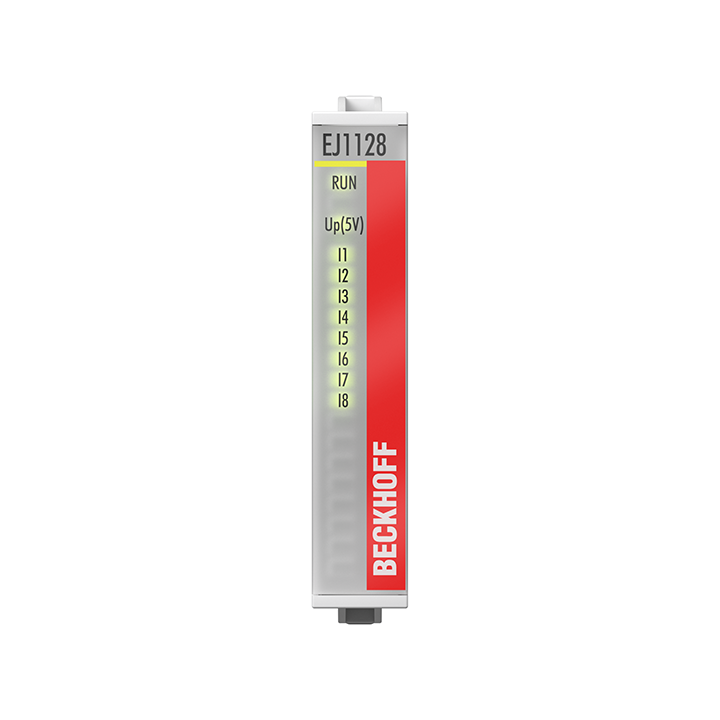

EJ1128
Подключаемый модуль EtherCAT EJ1128 захватывает двоичные управляющие сигналы 3,3 В/5 В с уровня процесса и передает их гальванически изолированно к устройству автоматизации более высокого уровня. Модуль содержит восемь каналов, которые отображают состояние своего сигнала с помощью светодиодов. Входы реализованы по технологии HCT CMOS, т.е. h. Полученные пороги переключения позволяют использовать датчики с выходами HC-CMOS и TTL на входе. Напряжение питания можно создать с помощью EJ9505.
Особые возможности:
- Низкая задержка благодаря быстрому входному фильтру 0,05 мкс
- Прямое подключение датчиков с выходом HC-CMOS или TTL.
Характеристики
