| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Объединение ветвей EtherCAT |
| Длина между станциями |
макс. 100 m (100BASE-TX) |
| среда передачи |
Кабель Industrial Ethernet/EtherCAT (минимум Кат. 5) , экранированный |
| протокол |
EtherCAT |
| Задержка перехода |
обычно 1 мкс |
| Стоимость трансфера |
100 Мбит/с |
| Шинный интерфейс |
Разъемы на плате распределения сигналов , напр. Б. 2 x RJ45 |
| Источник питания |
из электронного автобуса |
| Энергопотребление электронной шины |
обычно 330 мА |
| Масса |
ок. 30 g |
| Рабочая температура |
-25…+60 °C |
| Температура хранения |
-40…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/см. документацию |
| Разрешения/маркировка |
CE |

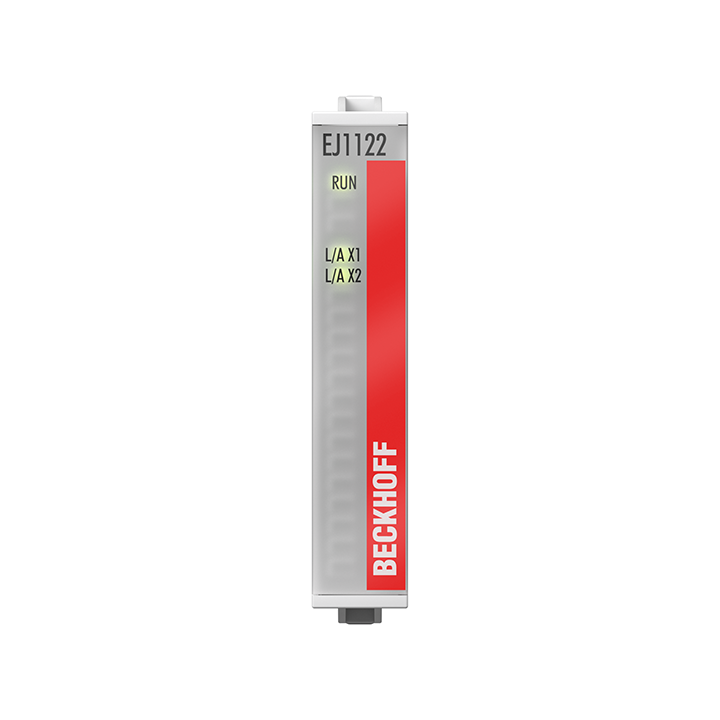

EJ1122
2-портовая ветвь EtherCAT EJ1122 может быть размещена в любом месте строки модуля EtherCAT между подключаемыми модулями EtherCAT и позволяет создавать звездообразные топологии EtherCAT. Используя несколько EJ1122 на плате распределения сигналов, можно реализовать модульную ветвь EtherCAT.
Особые возможности:
- Технология подключения: 2 розетки RJ45, внешние для размещения непосредственно на распределительном щите сигнала
- Длина соединения: до 100 m
- Используется для построения звездообразной топологии EtherCAT.
Розетки RJ45 являются внешними и позволяют размещать их непосредственно на плате распределения сигналов. К портам филиала можно подключить отдельные устройства или целые строки EtherCAT. EJ1122 поддерживает соединение и отсоединение линий EtherCAT во время работы (горячее соединение).
Характеристики
