| Статус продукта |
Анонс продукта |
|---|---|
| Задача в системе EtherCAT |
Объединение ветвей EtherCAT G |
| среда передачи |
Кабель Ethernet/EtherCAT (минимум Кат. 5) , экранированный |
| Шинный интерфейс |
3 x RJ45 |
| Длина между станциями |
макс. 100 m (1000BASE-T) |
| протокол |
EtherCAT |
| Задержка перехода |
ок. 1 мкс на порт |
| Стоимость трансфера |
1 Гбит/с |
| конфигурация |
не требуется |
| Источник питания |
24 V (-15%/+20%) , 3-контактная клемма (+ , - , PE) |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |

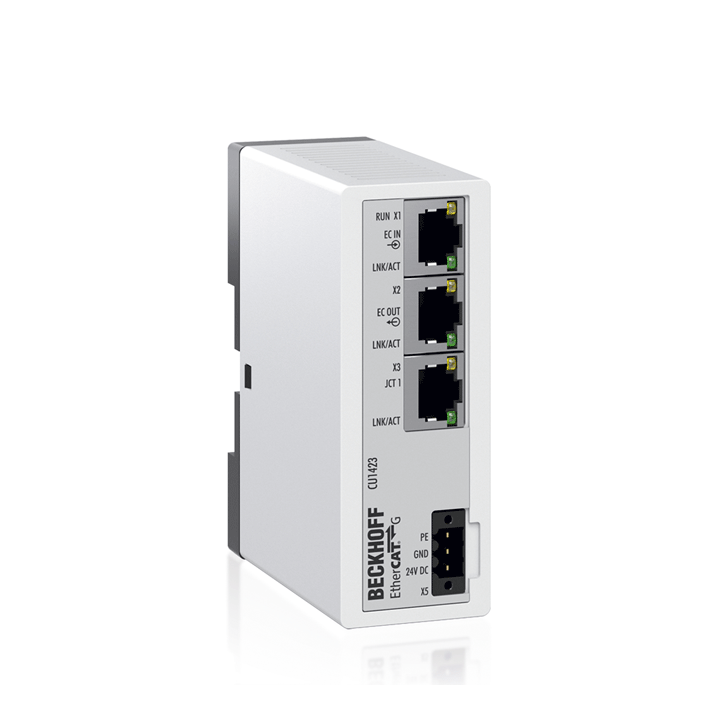

CU1423
Тройная ветвь EtherCAT G CU1423 позволяет расширять топологию без изменения скорости передачи. Линия, дерево или звезда: EtherCAT G поддерживает практически любую топологию. Тройная ветвь EtherCAT G CU1423 представляет собой компактное решение для расширения топологии сети EtherCAT G.
В сочетании с TwinCAT или другими подходящими ведущими устройствами EtherCAT ветвь EtherCAT G CU1423 также поддерживает соединение и рассоединение цепей EtherCAT G во время работы (горячее соединение).
Устройство нельзя использовать в качестве стандартного коммутатора Ethernet.
Характеристики
