| Статус продукта |
Анонс продукта |
|---|---|
| Задача в системе EtherCAT |
Соединение сегментов EtherCAT с сетью EtherCAT G |
| среда передачи |
Кабель Ethernet/EtherCAT (минимум Кат. 5) , экранированный |
| Шинный интерфейс |
10 x RJ45 |
| Длина между станциями |
макс. 100 m (1000BASE-T) |
| протокол |
EtherCAT |
| Задержка перехода |
ок. 1 мкс на порт |
| Стоимость трансфера |
Основной сегмент 1 Гбит/с , филиал 100 Мбит/с |
| конфигурация |
TwinCAT |
| Источник питания |
24 (18…30) В пост. тока , 3-контактная клемма (+ , - , PE) |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |

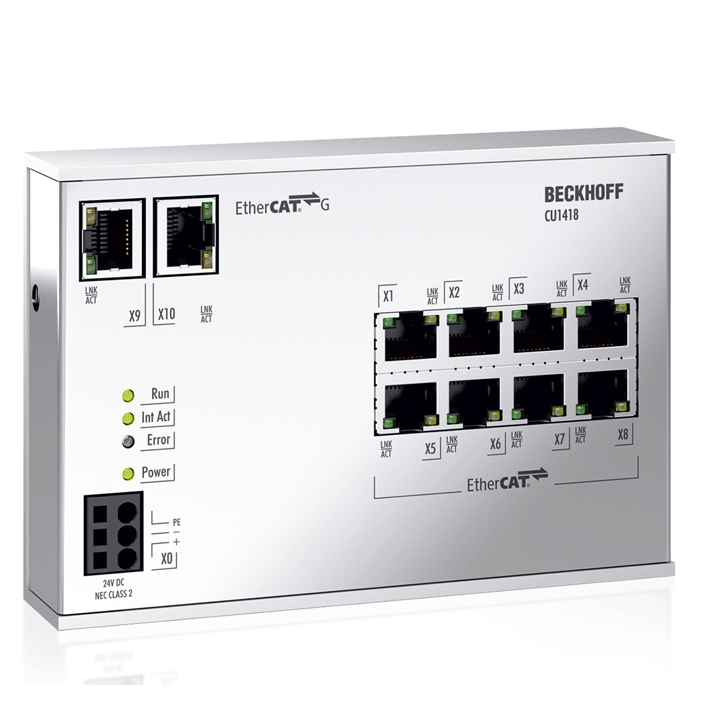

CU1418
Контроллеры ветвей EtherCAT G позволяют прозрачно регулировать скорость передачи EtherCAT G и EtherCAT. CU1418 имеет два отмеченных порта для интеграции в сеть EtherCAT G. До восьми сегментов EtherCAT и/или EtherCAT G можно подключить через восемь дополнительных портов ответвления.
Характеристики
