| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Объединение ветвей EtherCAT |
| среда передачи |
Кабель Ethernet/EtherCAT (минимум Кат. 5) , экранированный |
| Шинный интерфейс |
4 x RJ45 |
| Длина между станциями |
макс. 100 m (100BASE-TX) |
| протокол |
EtherCAT |
| Задержка перехода |
ок. 1 мкс на порт |
| Стоимость трансфера |
100 Мбит/с |
| конфигурация |
не требуется |
| Источник питания |
24 V (-15%/+20%) , 3-контактная клемма (+ , - , PE) |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |

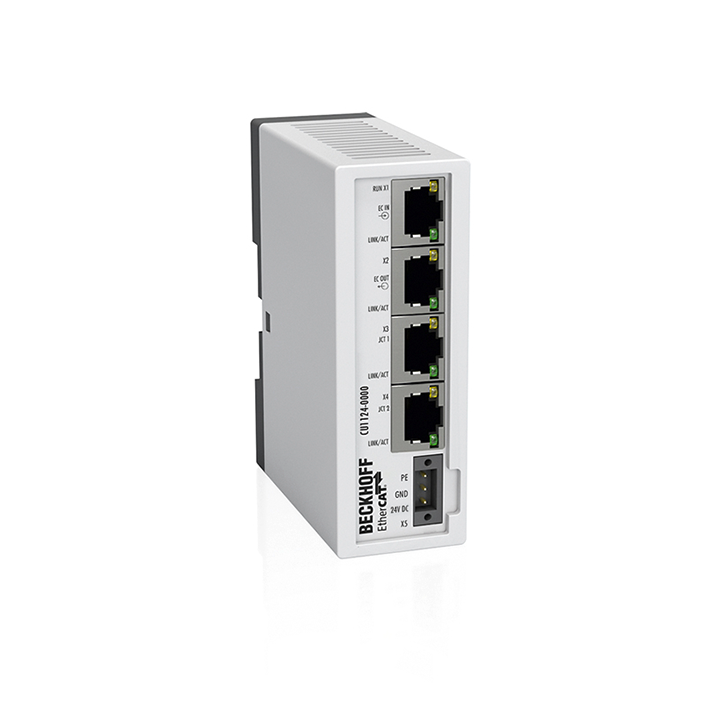

CU1124
Линия, дерево или звезда: EtherCAT поддерживает практически любую топологию. Четырехкратная ветвь EtherCAT CU1124 обеспечивает компактное решение для каскадирования сети EtherCAT. Если за пределами терминальной системы EtherCAT требуется несколько ответвлений, вместо соединителя EtherCAT EK1122 и звездообразного распределителя CU1128 на 8 контактов EtherCAT можно использовать ответвления EtherCAT, монтируемые на цилиндр. Порт 1 — это входной порт сети; Дополнительные соединители EK1100 или блочные модули EtherCAT можно подключить к портам 2, 3 и 4 k. Соединение осуществляется через сокеты RJ45, где напрямую отображается статус ссылки и активности.
В сочетании с TwinCAT или другими подходящими ведущими устройствами EtherCAT ветвь EtherCAT CU1124 также поддерживает соединение и рассоединение цепей EtherCAT во время работы (горячее соединение). Устройства нельзя использовать в качестве стандартного коммутатора Ethernet.
