| Статус продукта |
Серийная поставка |
|---|---|
| Задача в системе EtherCAT |
Объединение ветвей EtherCAT |
| среда передачи |
Кабель Ethernet/EtherCAT (медь , мин. Кат. 5 , 4-жильный , AWG22) , экранированный |
| Шинный интерфейс |
3 x RJ45 |
| Длина между станциями |
макс. 300 m |
| протокол |
EtherCAT |
| Задержка перехода |
ок. 1 мкс на порт |
| Стоимость трансфера |
100 Мбит/с |
| конфигурация |
не требуется |
| Источник питания |
24 V (-15%/+20%) , 3-контактная клемма (+ , - , PE) |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |

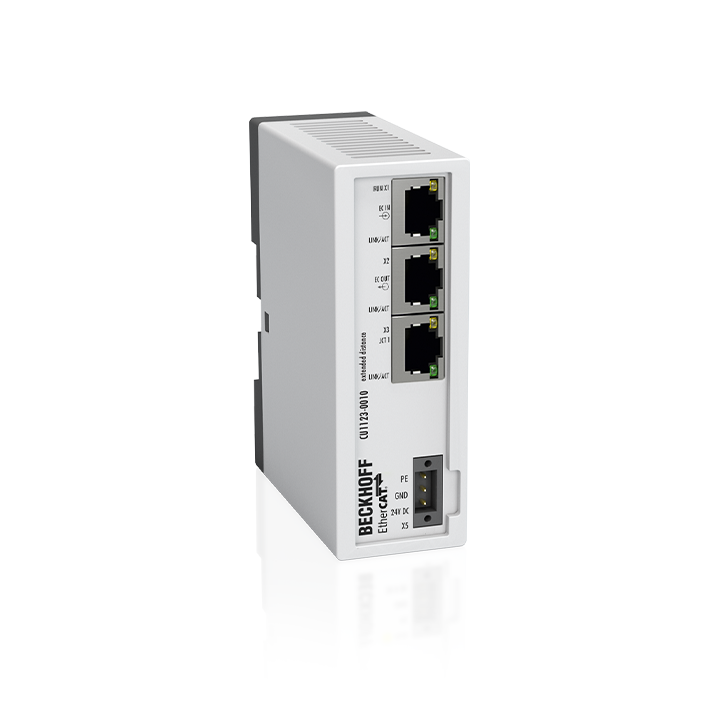

CU1123-0010
Линия, дерево или звезда: EtherCAT поддерживает практически любую топологию. Тройная ветвь EtherCAT CU1123-0010 представляет собой компактное решение для каскадирования сети EtherCAT. Если за пределами терминальной системы EtherCAT требуется несколько ответвлений, вместо ответвления EtherCAT EK1121-0010 можно использовать монтируемую на цилиндр EtherCAT ветку CU1123-0010. Порт 1 — это входной порт сети; Дополнительные соединители EtherCAT (например, EK1101-0010) или блочные модули EtherCAT можно подключить к портам 2 и 3 k.
Соединение с увеличенным расстоянием позволяет достичь расстояния до 300 m между двумя станциями с увеличенным расстоянием. Если только одно соединение двух станций спроектировано как увеличенное расстояние (например, при соединении коробочных модулей EtherCAT), максимальная длина между станциями составляет 100 m. Соединение осуществляется через сокеты RJ45, где напрямую отображается статус ссылки и активности.
Устройство нельзя использовать в качестве стандартного коммутатора Ethernet.
