| Статус продукта |
Серийная поставка |
|---|---|
| Количество автовокзалов |
64 (255 с расширением K-bus) |
| Макс. количество байтов полевой шины |
512 байт ввода и 512 байт вывода |
| Цифровые периферийные сигналы |
512 входов/выходов |
| Аналоговые периферийные сигналы |
256 входов/выходов |
| конфигурация |
через KS2000 |
| протокол |
PROFINET RT (Класс B) |
| Стоимость трансфера |
10/100 Мбит/с , автоматическое определение скорости передачи |
| Шинный интерфейс |
1 x RJ45 |
| среда передачи |
медные кабели витая пара 4 х 2; Категория 3 (10 Мбит/с) , Категория 5 (100 Мбит/с) |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Входной ток |
70 мА + (общий ток K-шины)/4 , 500 мА макс. |
| Пусковой ток |
2 , 5 x непрерывный ток |
| Рекомендуемый резервный предохранитель |
≤ 10 A |
| Блок питания K-шины |
1750 мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/полевая шина) |
| топология |
звездообразная проводка |
| Длина между станциями |
100 m между концентратором/коммутатором и шинным соединителем или между шинным соединителем и шинным соединителем |
| Масса |
ок. 100 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

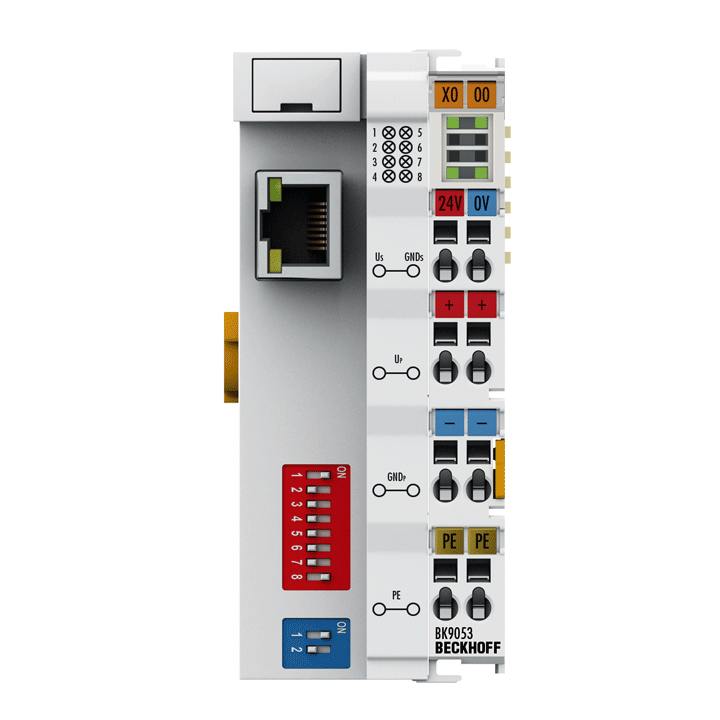

BK9053
PROFINET — это открытый стандарт промышленного Ethernet от PNO (пользовательская организация PROFIBUS). Для связи используются признанные на международном уровне ИТ-стандарты. PROFINET RT описывает обмен данными между контроллерами и полевыми устройствами и может использоваться в стандартных сетях Ethernet и подключаться к сети через коммерчески доступные коммутаторы. Интеграция в любой контроллер PROFINET осуществляется через главный файл устройства GSDML.
Шинный соединитель BK9053 соединяет PROFINET с модульно расширяемыми электронными клеммными колодками. Устройство состоит из шинного соединителя, любого количества клемм от 1 до 64 (255 с расширением K-bus) и конечного терминала шины.
Шинные соединители распознают подключенные клеммы и автоматически назначают входы/выходы словам в образе процесса.
