| Статус продукта |
Серийная поставка |
|---|---|
| Количество автовокзалов |
64 (255 с расширением K-bus) |
| Макс. количество байтов полевой шины |
512 байт ввода и 512 байт вывода |
| Цифровые периферийные сигналы |
1020 входов/выходов |
| Аналоговые периферийные сигналы |
128 входов/выходов |
| конфигурация |
через KS2000 |
| протокол |
TwinCAT ADS , Modbus TCP , Beckhoff Ethernet в реальном времени |
| Стоимость трансфера |
10/100 Мбит/с , автоматическое определение скорости передачи |
| Шинный интерфейс |
1 x RJ45 |
| среда передачи |
медные кабели витая пара 4 х 2; Категория 3 (10 Мбит/с) , Категория 5 (100 Мбит/с) |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Входной ток |
70 мА + (общий ток K-шины)/4 , 500 мА макс. |
| Пусковой ток |
2 , 5 x непрерывный ток |
| Рекомендуемый резервный предохранитель |
≤ 10 A |
| Блок питания K-шины |
1750 мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/полевая шина) |
| топология |
звездообразная проводка |
| Длина между станциями |
100 m между концентратором/коммутатором и шинным соединителем |
| Масса |
ок. 100 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

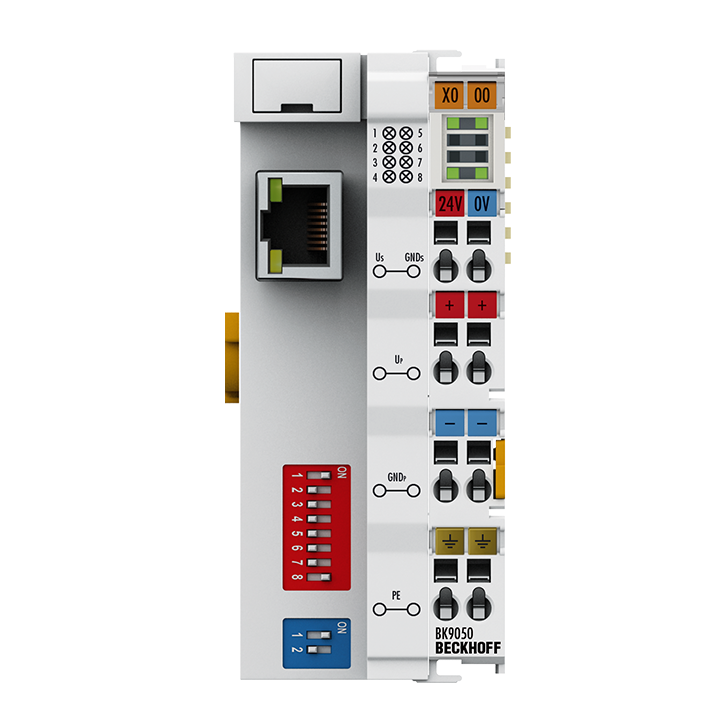

BK9050
Компактный шинный соединитель BK9050 в компактном корпусе соединяет Ethernet с модульно расширяемыми электронными клеммными колодками. Устройство состоит из шинного соединителя, любого количества клемм от 1 до 64 и конечного терминала шины. С помощью внутреннего расширения шины можно подключить до 255 шинных терминалов.
Шинный контроллер распознает подключенные клеммы и автоматически назначает входы/выходы словам в образе процесса. BK9050 поддерживает Ethernet 10 Мбит/с и 100 Мбит/с; Подключение осуществляется через общие разъемы RJ45. IP-адрес задается DIP-переключателем (смещение относительно свободно выбираемого начального адреса). В сетях с DHCP (услуга присвоения логического IP-адреса физическому адресу узла [MAC ID]) шинный контроллер получает свой IP-адрес от DHCP-сервера.
Шинный контроллер поддерживает системную коммуникационную систему ADS TwinCAT. Благодаря вводу-выводу TwinCAT доступны инструменты настройки, а также драйверы Windows-NT/2000/XP для любых программ на языке высокого уровня (DLL) и приложений Visual Basic (ActiveX). Приложения с интерфейсами OPC могут получить доступ к ADS и, следовательно, к BK9050 через OPC-сервер. Помимо ADS, шинный соединитель поддерживает Open Modbus (Modbus TCP), простой и широко используемый протокол «ведущий/подчиненный», основанный на TCP/IP.
