| Статус продукта |
Серийная поставка (не рекомендуется для новых проектов) , рекомендуемая альтернатива: BK3120 , BK3150. |
|---|---|
| Количество автовокзалов |
64 |
| Макс. количество байтов полевой шины |
64-байтовый ввод и 64-байтовый вывод (режим DP и FMS) , 128-байтовый ввод и 128-байтовый вывод (только режим DP) |
| Цифровые периферийные сигналы |
512 входов/выходов |
| Аналоговые периферийные сигналы |
64 входа/выхода (только режим DP) |
| конфигурация |
через KS2000 или элемент управления |
| Стоимость трансфера |
автоматическое обнаружение до макс. 12 Мбод |
| Шинный интерфейс |
1 разъем D-Sub , 9-контактный , с экраном |
| среда передачи |
экранированный медный кабель 2 x 0 , 25 mm² |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Входной ток |
70 мА + (общий ток K-шины)/4 , 500 мА макс. |
| Пусковой ток |
2 , 5 x непрерывный ток |
| Рекомендуемый резервный предохранитель |
≤ 10 A |
| Блок питания K-шины |
1750 мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания/полевая шина) |
| Масса |
ок. 170 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

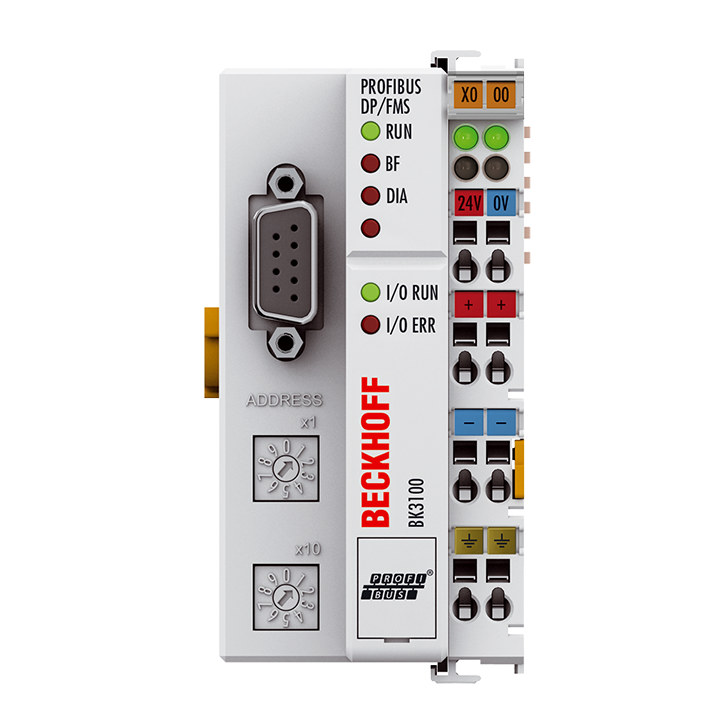

BK3100
Шинный соединитель BK3100 соединяет шинную систему PROFIBUS с модульно расширяемыми электронными клеммными колодками. Устройство состоит из шинного соединителя, любого количества клемм от 1 до 64 и конечного терминала шины.
Шинный контроллер распознает подключенные клеммы и автоматически присваивает входы/выходы байтам образа процесса. Первый входной/выходной сигнал вставляется в первый бит байта (LSB), начиная слева. Шинный соединитель выстраивает дальнейшие сигналы в байте. Поддерживается четкое разделение входов и выходов. Если количество входов или выходов превышает 8 Bit, шинный контроллер автоматически начинает следующий байт.
Файлы Beckhoff GSD и типовые файлы для шинных соединителей поддерживают опции шинных модулей, загружая их в соответствующее программное обеспечение для конфигурирования и упрощая планирование проекта. Различные конфигурации и параметры шинных соединителей можно выбрать с помощью файлов GSD и типов.
