| Статус продукта |
Серийная поставка |
|---|---|
| Количество автовокзалов |
64 (255 с расширением K-bus) |
| Макс. количество байтов полевой шины |
512 байт ввода и 512 байт вывода |
| Цифровые периферийные сигналы |
1020 входов/выходов |
| Аналоговые периферийные сигналы |
128 входов/выходов |
| конфигурация |
через KS2000 или элемент управления |
| Стоимость трансфера |
2 , 5 Мбод |
| Шинный интерфейс |
2 стандартных оптоволоконных разъема Z1000 (пластиковое волокно) , Z1010 (волокно HCS) |
| среда передачи |
Оптическое волокно: волокно APF (пластик) (1000 мкм) или волокно HCS (200 мкм). |
| Источник питания |
24 V DC (-15 %/+20 %) |
| Входной ток |
70 мА + (общий ток K-шины)/4 , 500 мА макс. |
| Пусковой ток |
ок. 2 , 5 x непрерывный ток |
| Рекомендуемый резервный предохранитель |
≤ 10 A |
| Блок питания K-шины |
1750 мА |
| Силовые контакты |
макс. 24 V Постоянный ток/макс. 10 A |
| Возможное разделение |
500 V (силовой контакт/напряжение питания) |
| Длина между станциями |
45 m волокно APF , 300 m волокно HCS |
| Время передачи |
0 , 26 ms для 10 модулей с 32-битными входами/выходами каждый (без времени работы K-bus) |
| Масса |
ок. 150 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

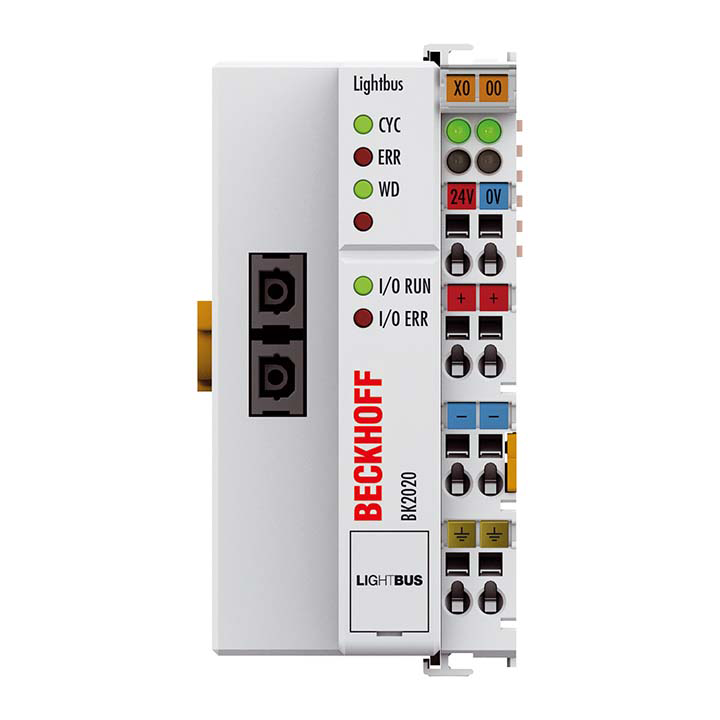

BK2020
Шинный соединитель Economic-plus BK2020 соединяет шинную систему Lightbus с модульно расширяемыми электронными клеммными колодками. Устройство состоит из шинного соединителя, любого количества клемм от 1 до 64 и конечного терминала шины. BK2020 в сочетании с расширением K-bus позволяет подключить до 255 распределенных модулей ввода-вывода к шинному соединителю. Серия Economic plus поддерживает все шинные модули системы Beckhoff и, следовательно, может обрабатывать 1020 цифровых сигналов и 128 аналоговых входных и выходных каналов на одно подчиненное устройство при полном расширении.
Шинный контроллер распознает подключенные клеммы и автоматически присваивает входы/выходы байтам образа процесса. Первый входной/выходной сигнал вставляется в первый бит байта (LSB), начиная слева. Шинный соединитель выстраивает дальнейшие сигналы в байте. Поддерживается четкое разделение входов и выходов. Если количество входов или выходов превышает 8 Bit, шинный контроллер автоматически начинает следующий байт.
Система Lightbus — это быстрая и безопасная система последовательной полевой шины. Lightbus имеет кольцевую структуру; В кольце может работать до 254 станций. Для передачи данных используется недорогая и простая в использовании стандартная оптоволоконная технология. Благодаря оптимизированной и эффективной структуре телеграммы Lightbus обеспечивает очень высокую скорость передачи пользовательских данных. Для обмена информацией 32 Bit требуется время передачи 25 мкс.
Процедура быстрого доступа Lightbus позволяет целенаправленно обращаться к периферийным данным и читать или записывать только нужные данные. Обмен данными осуществляется с желаемыми приоритетами без дополнительных накладных расходов.
