| Статус продукта |
Серийная поставка |
|---|---|
| Группа продуктов |
Системные модули |
| Категория/версия |
EtherCAT-выход пособия |
| Выходное напряжение/ток, внешнее |
24 V DC/2 x 3 A |
| Выход технологии подключения, внешний |
M8 разъем |
| Выход переключаемый |
Да |
| Защита выхода |
eFuse |
| EtherCAT перенаправление |
Соединители EtherCAT P , M8 |

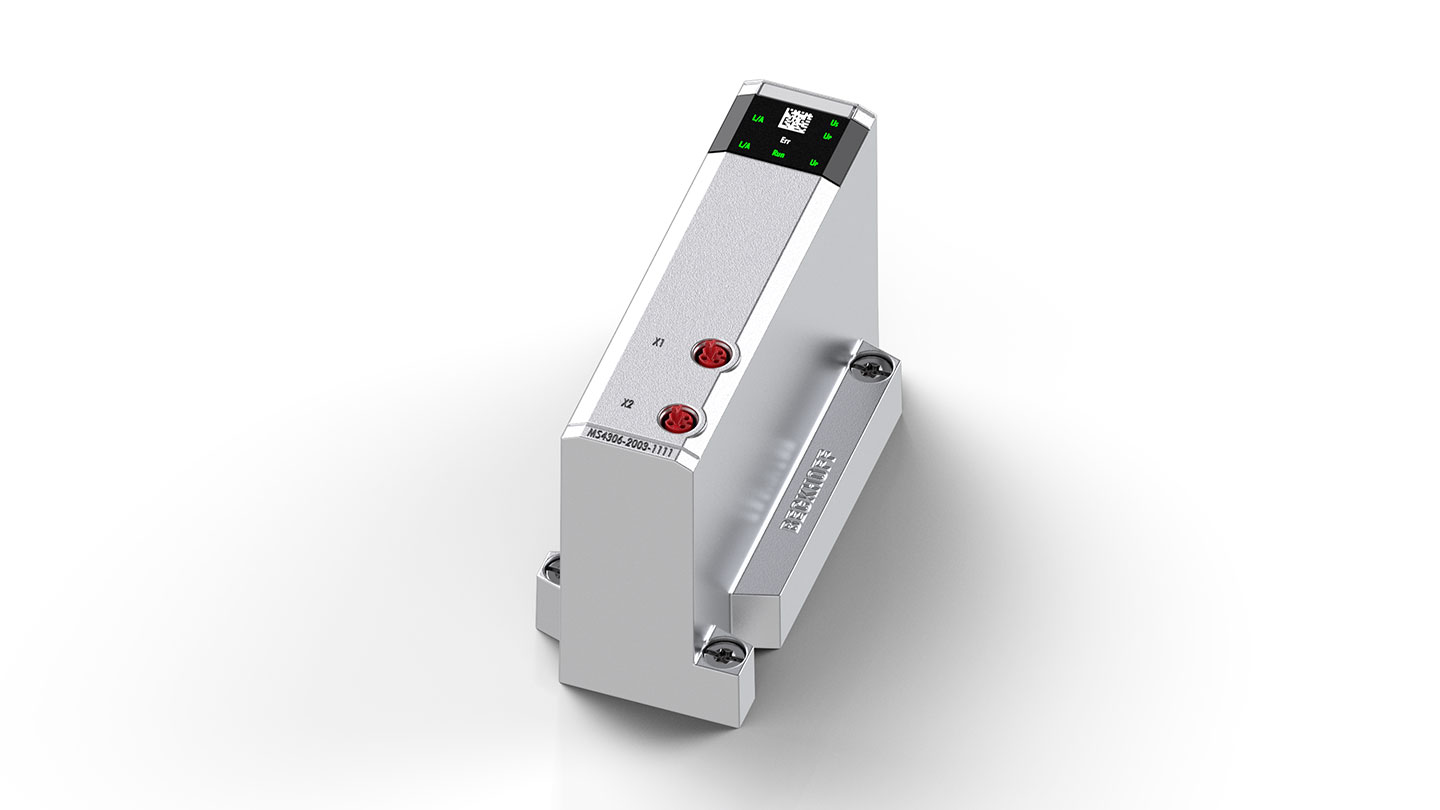

MS4306-2003-1111
Системные модули серии MS4xxx подают напряжение на дополнительные базовые платы или любые внешние устройства и интегрируют их в сеть EtherCAT. Модуль вывода мощности EtherCAT MS4306-2003-1111 обеспечивает 24 V постоянного тока для управляющего напряжения US или напряжения нагрузки UP, а также EtherCAT P для дополнительных потребителей через два выхода EtherCAT P. Оба напряжения защищены встроенными электронными предохранителями, а напряжение нагрузки UP также можно переключать.
Подключив модуль вывода мощности EtherCAT, станции MX-System можно расширить, включив в них блочные модули EtherCAT P и любые другие устройства EtherCAT P.
Характеристики
