| Статус продукта |
Серийная поставка |
|---|---|
| Количество входов |
2 |
| Технология |
Измерение относительного давления |
| Диапазон измерения |
0…7500 гПа (7 , 5 бар) |
| Макс. перегрузка |
10 000 гПа (10 бар) |
| разрешение |
1 гПа (1 мбар) на цифру |
| Ошибка измерения/неопределенность |
3% (от конечного значения диапазона измерения) |
| Измерение скорости |
тип. 5 ms |
| Силовые контакты потребления тока |
– (без силовых контактов) |
| Потребление тока K-Bus |
обычно 15 мА |
| Ширина на изображении процесса |
2 x 3-байтовый ввод/вывод |
| середина |
неагрессивные газы |
| Масса |
ок. 100 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE , UL |

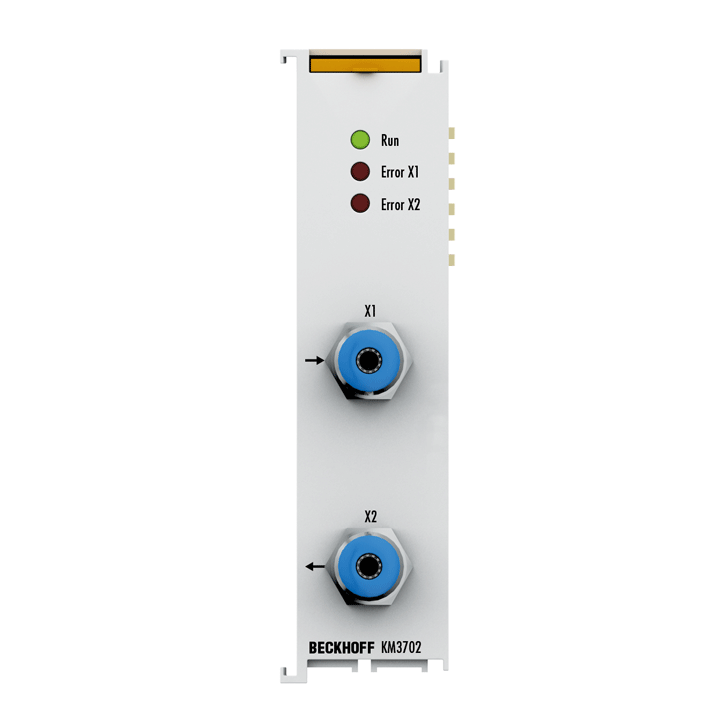

KM3702
Клемма аналогового входа KM3702 измеряет значение давления как разницу с окружающей средой (измерение относительного давления) в диапазоне измерения до 7,5 бар. Значение давления напрямую доступно системе управления в виде 16-битного значения; также отображаются такие ошибки, как выход за пределы диапазона. Компактный дизайн и простая технология подключения обеспечивают экономию места и быструю установку. Дополнительные измерительные приборы больше не требуются.
Зажим можно использовать для измерения давления или использовать в качестве замены реле давления. Зажим не подходит для измерения агрессивных газов. Значение давления в системе управления позволяет сохранить порог переключения как параметр для логического соединения. Таким образом, ручная регулировка реле давления в приложении больше не требуется.
Особые возможности:
- Прямое измерение относительного давления в диапазоне измерения до 7,5 бар.
- Индикация превышения диапазона давления
- компактный дизайн и простая технология подключения
- Может использоваться в качестве замены реле давления.
KM3702 относится к терминалам измерения давления серии KM37xx. Они разделены на две группы: измерение дифференциального давления (измерение между двумя соединениями) и измерение относительного давления (измерение относительно окружающей среды).
