| Статус продукта |
Серийная поставка |
|---|---|
| Технология подключения |
Затыкать |
| спецификация |
EN 61131-2 , тип 1 |
| Количество входов |
64 (8 x 8) |
| Номинальное напряжение |
24 V DC (-15 %/+20 %) |
| Напряжение сигнала «0» |
-3…+5 V |
| Напряжение сигнала «1» |
15…30 V |
| Входной фильтр |
тип. 0 , 2 ms |
| Входной ток |
обычно 5 мА |
| Потребление тока K-Bus |
обычно 3 мА |
| Силовые контакты потребления тока |
– (без силовых контактов) |
| Возможное разделение |
500 V (K-Bus/напряжение возбуждения) |
| Ширина на изображении процесса |
64 входа |
| конфигурация |
нет адреса или настройки конфигурации |
| Масса |
ок. 310 g с 1-контактным разъемом , прибл. 390 g с 3-контактным разъемом |
| Температура хранения |
-25…+85 °C |
| Рабочая температура |
0…55 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Разрешения/маркировка |
CE |
KM1018

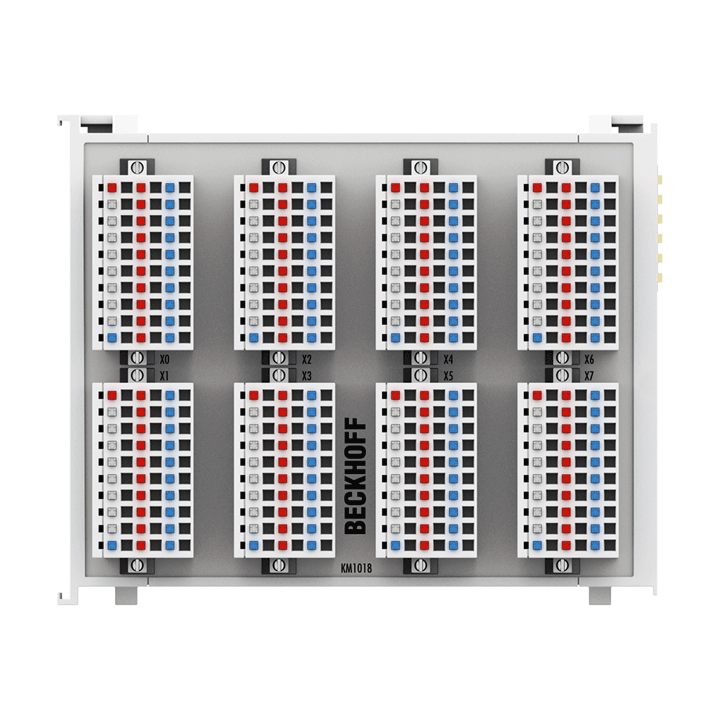

Терминальный модуль KM1018 объединяет 64 цифровых входа по восемь каналов на разъем в компактном исполнении. Захваченные сигналы управления передаются в устройство автоматизации верхнего уровня гальванически изолированно. Терминальные модули интегрируются в систему ввода-вывода как стандартные шинные терминалы.
Особые возможности:
- Тип входной спецификации 1
- низкая задержка благодаря входному фильтру 0,2 мс
- Съемная проводка с использованием разъемов с технологией пружинного соединения.
Различные варианты разъемов:
- 1 или 3 полюса
- со встроенными светодиодами состояния или без них
Характеристики
