| Статус продукта |
Серийная поставка |
|---|---|
| Входное напряжение |
24 V DC (-15 %/+20 %) |
| Выходное напряжение |
24 V DC (-15 %/+5 %) |
| Выходной ток |
≤ 0 , 1 A |
| Ток короткого замыкания |
ок. 0 , 15 A |
| Эффективность |
ок. 85% |
| Диагностика в образе процесса |
Да |
| Устойчивость к короткому замыканию |
да , автоматический перезапуск |
| Входное/выходное напряжение изоляции |
Постоянная нагрузка 500 В переменного тока |
| Напряжение изоляции |
Постоянная нагрузка 1500 В переменного тока со стороны поля/K-шина |
| остаточная пульсация |
к. А |
| Особые свойства |
Изолированное аналоговое напряжение |
| Масса |
ок. 65 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx , DNV |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

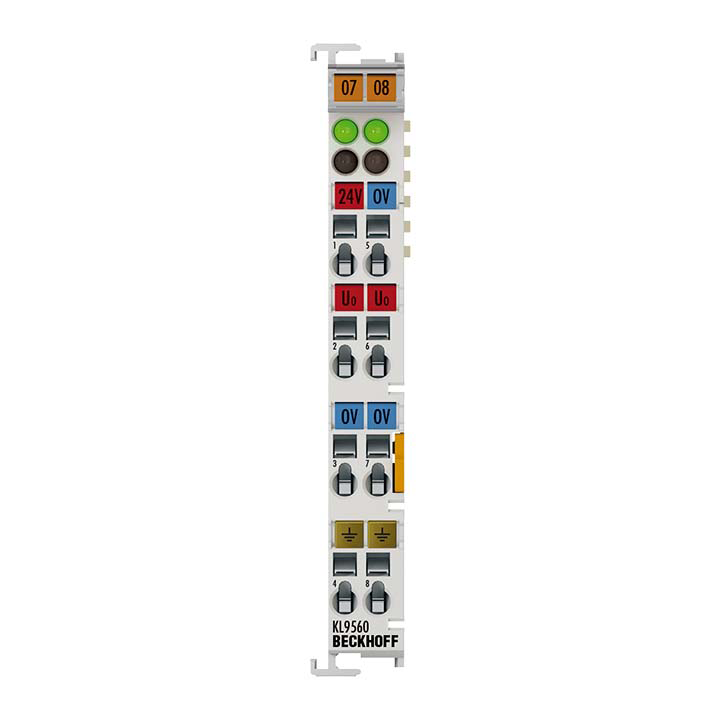

KL9560
Клемма источника питания KL9560 генерирует гальванически развязанное выходное напряжение на основе входного напряжения 24 V постоянного тока, которое можно снимать с клемм. Это напряжение также подается через силовые контакты на следующие шинные клеммы. Светодиоды питания отображают рабочее состояние терминала. Между входным и выходным напряжением 500 V имеется гальваническая развязка.
Характеристики
