| Статус продукта |
Серийная поставка |
|---|---|
| Входное напряжение |
21…28 , 8 V DC |
| Выходное напряжение |
30 V DC (+5 %/-5 %) |
| Выходной ток |
макс. 1 , 25 A |
| Ток короткого замыкания |
макс. 1 , 3 A |
| Эффективность |
ок. 95% |
| Длина K-шины |
2 входа , 2 выхода |
| Потребление тока K-Bus |
обычно 10 мА |
| Устойчивость к короткому замыканию |
да , автоматический перезапуск |
| Входное/выходное напряжение изоляции |
нет |
| Напряжение изоляции |
Постоянная нагрузка 1500 В переменного тока со стороны поля/K-шина |
| Масса |
ок. 150 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE |

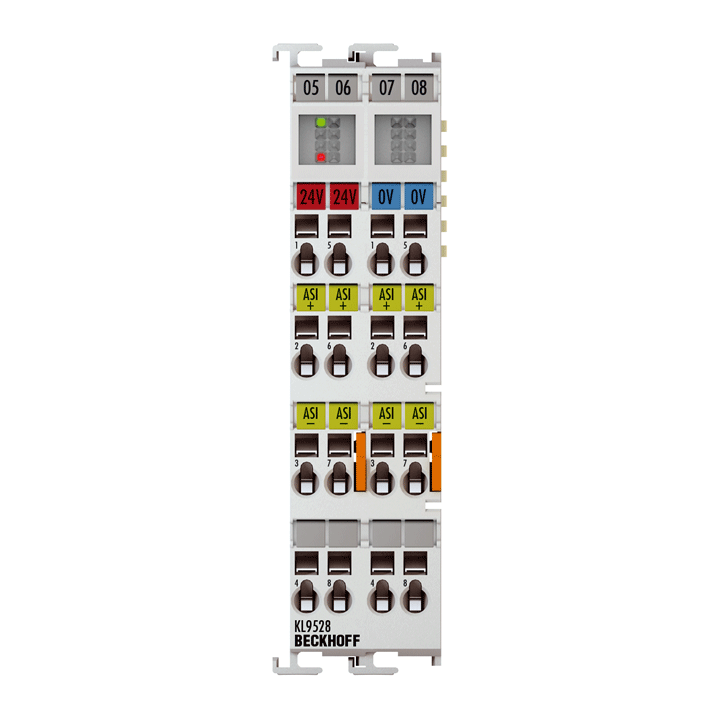

KL9528
Клемма источника питания KL9528 генерирует выходное напряжение постоянного тока 30 V из управляющего напряжения 24 V постоянного тока с высокочастотной развязкой для работы сети AS-Interface. Выходное напряжение устойчиво к короткому замыканию и ограничено током 1,25 A. Светодиоды отображают входное и выходное напряжение. Между входным и выходным напряжением нет гальванической развязки. Соединение с мастером AS-Interface KL6201 осуществляется через разъем.
Характеристики
