| Статус продукта |
Серийная поставка |
|---|---|
| Количество диодов |
7 |
| Соединение |
общий анод |
| Номинальное напряжение блокировки |
1000 V (диоды) |
| Выходной ток |
1 A на каждый диод |
| Импульсный ток |
2 , 5 A (100 ms) |
| падение напряжения |
тип. 0 , 7 V |
| Напряжение изоляции (канал/канал) |
< 200 V |
| Возможное разделение |
1500 V (K-шина/поле) |
| Масса |
ок. 55 g |
| Рабочая температура |
0…55 °C |
| Температура хранения |
-25…+85 °C |
| Относительная влажность |
95% без конденсации |
| Устойчивость к вибрации/ударам |
согласно EN 60068-2-6/EN 60068-2-27 |
| Уровень ЭМС/излучение |
согласно EN 61000-6-2/EN 61000-6-4 |
| Класс защиты/монтажное положение |
IP20/любой |
| Подключаемый уровень проводки |
для всех терминалов KSxxxx |
| Разрешения/маркировка |
CE , CCC , UL , ATEX , IECEx |
| Маркировка Ex |
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |

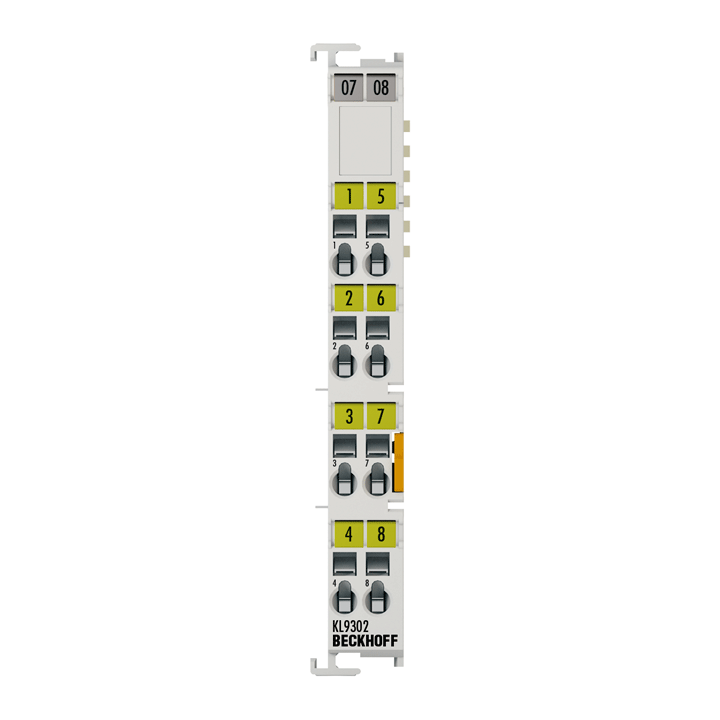

KL9302
Шинный терминал KL9302 содержит диодную матрицу, состоящую в общей сложности из семи диодов с общим анодом, которую можно использовать в качестве матрицы свободного хода или развязки. Благодаря прямой интеграции в сеть автовокзала компактный дизайн автовокзала сохраняется для всего применения. Проводка существенно упрощается.
Характеристики
